Дефектоскоп ECHOSCOPE 1170

Производитель KARL DEUTSCH

Артикул:70003117

Количество:

Цена:

Снят с продажи

Товар добавлен в корзину

Сети базовых станций

Бесплатное подключение
к сетям базовых станций
по всей России

Гарантия

Гарантируем полную
работоспособность заказанного
товара

Консультация

Поможем выбрать, настроить,
научим пользоваться

Быстрая поставка

Гарантируем минимальный срок
доставки и полную комплектацию
заказа

Описание
Характеристики

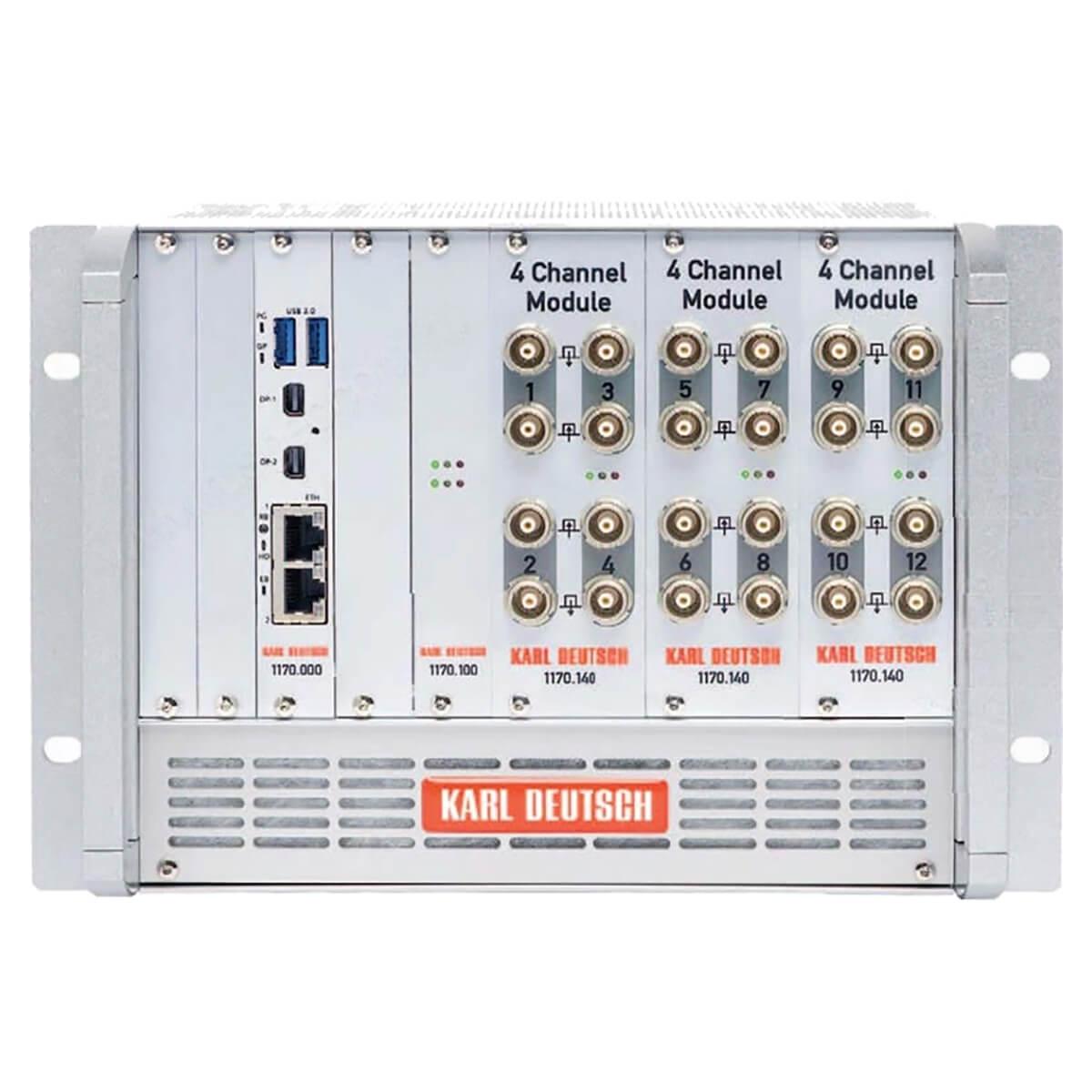

УЗК система ECHOSCOPE 1170 Basic — это модульный электронный ультразвуковой дефектоскоп, смонтированный на 10-дюймовую стойку высотой 17,6 см. На стойку крепится главный модуль с возможностью расширения до трех модулей.

Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей. Максимальную частоту следования импульсов 8 кГц можно произвольно распределить по четырем каналам, тем самым средняя максимальная частота следования импульсов будет равна 2 кГц. Один из четырех каналов каждого модуля может одновременно делать замеры, поэтому, если используется несколько модулей, возможна параллельная работа мультиплексных каналов. На главный модуль поступают данные с каждого отдельного канала, он их конфигурирует и контролирует программу цикла.

Электронный ультразвуковой дефектоскоп подходит для многоканальных автоматизированных систем УЗК, используемых для выполнения широкого диапазона задач (например, определение продольных и поперечных дефектов, обнаружение дефектов типа "расслоение" на трубах, дефектоскопия штамповок, и контроль сварных швов, измерение толщины стенки).

Прибор:	ECHOSCOPE 1170
Развертка	2,5 - 10000 мм по стали (зависит от ЧЗИ)
Скорость звука	100 - 19000 м\\с
Количество каналов	от 4 до 32
Отображение результатов	А-скан, С-скан, ленточная диаграмма, Светофор
Форма импульсов	50 - 300 Vpp, 30 - 1000 ns
ЧЗИ	до 8000 Гц на каждый 4-х канальный модуль
Диапазон временной развертки	2,5 - 10000 мм в стали
Диапазон частот	фильтр высоких частот-2 МГц полосовой фильтр- 2,4,10 МГц фильтр низких частот- 5 МГц широкополосный фильтр-1-14 МГц
Частота	0,5 - 20 МГц
Регулировка усиления	90 дБ (аналоговый и цифровой)
Дискретизация	16 бит, 100 МГц
Компенсация по глубине	64 шага
Количество стробов	3
Рабочая температура	от 0 до 40 градусов
