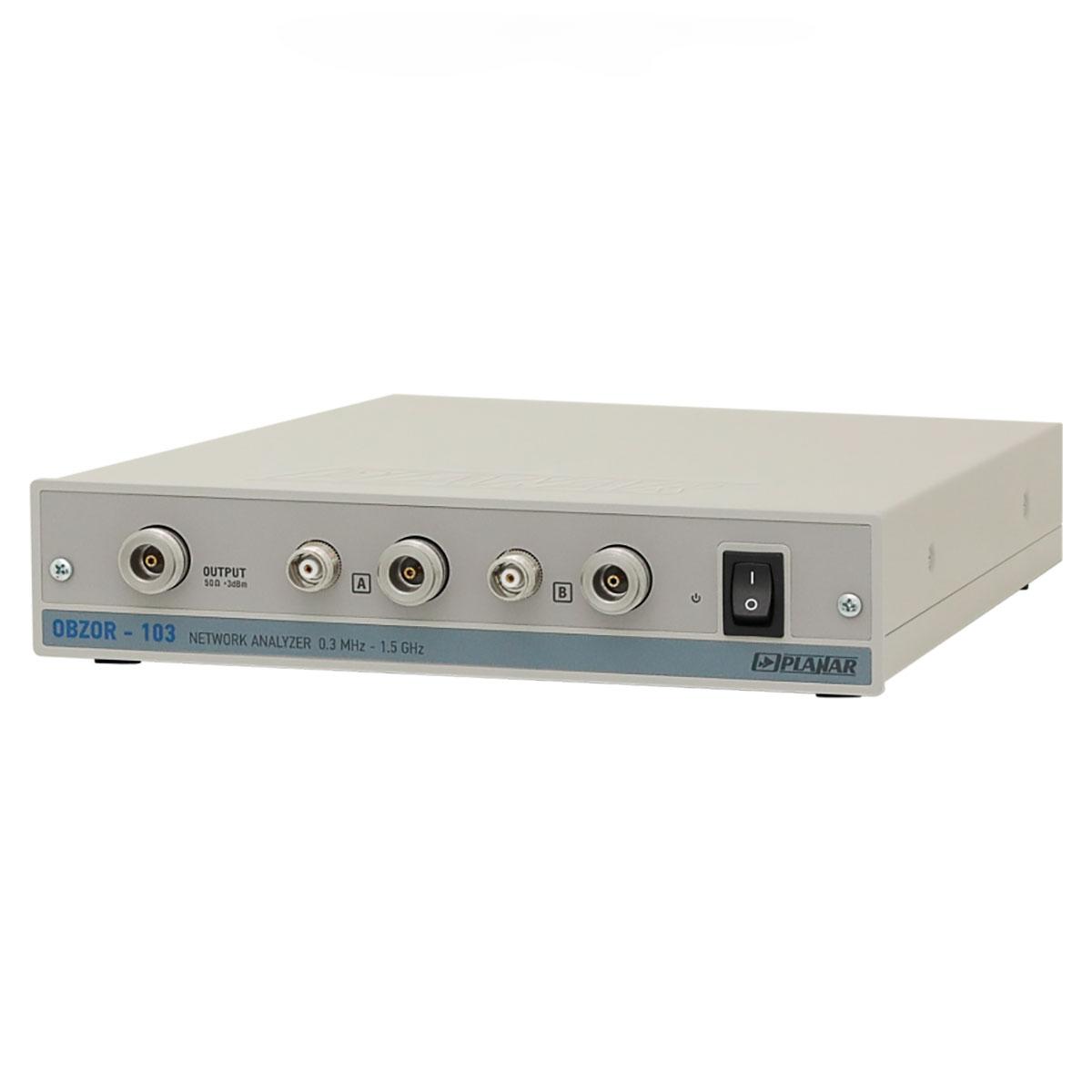

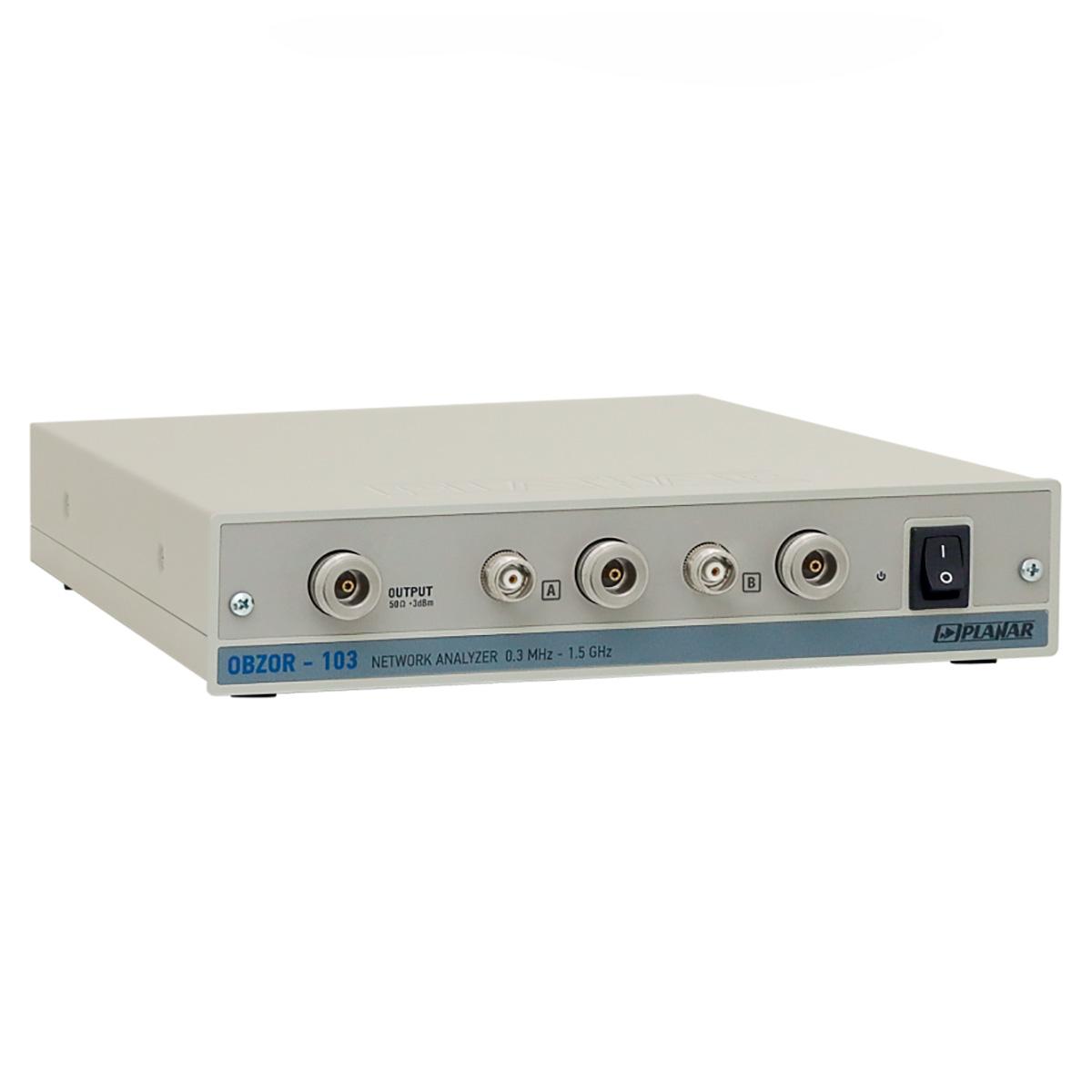

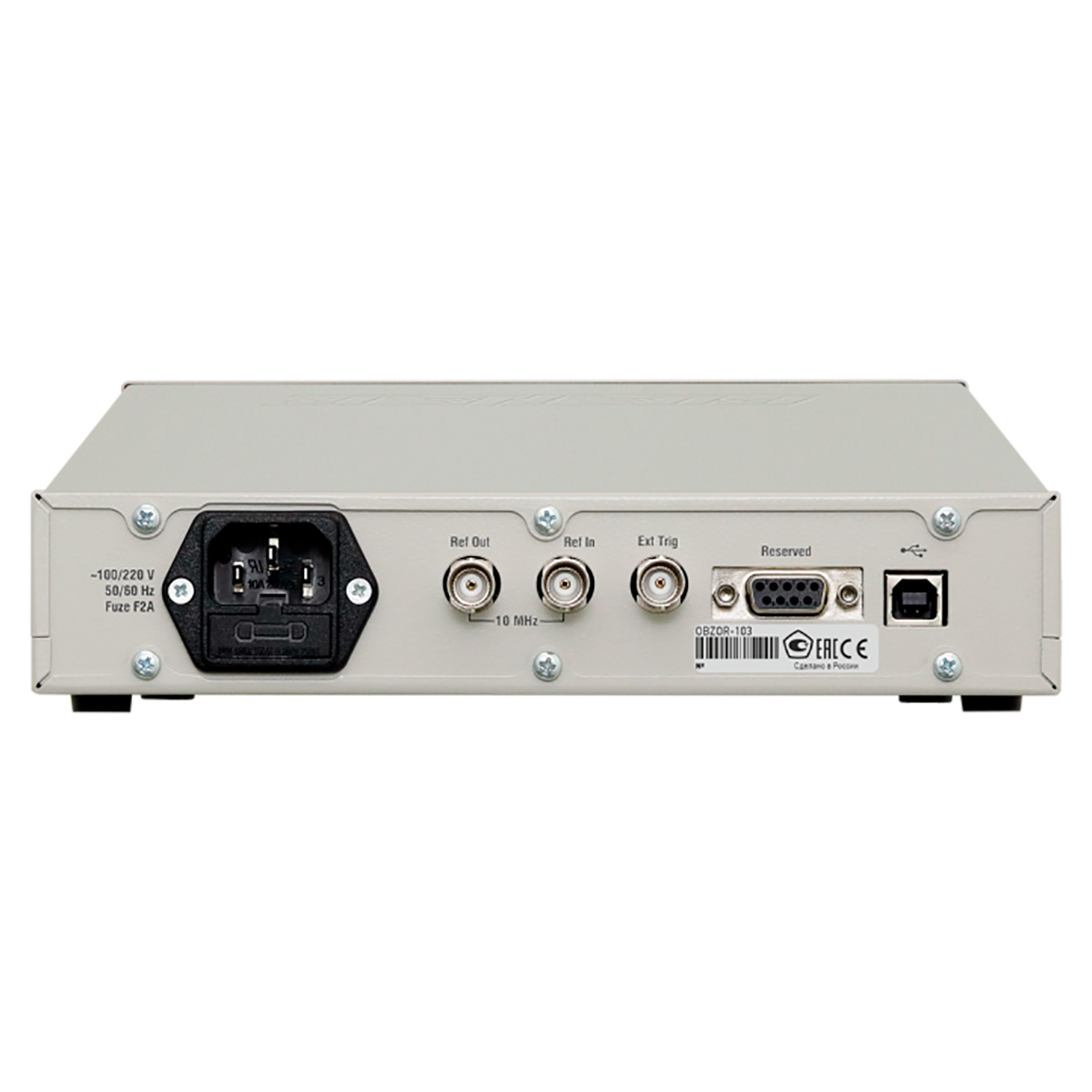

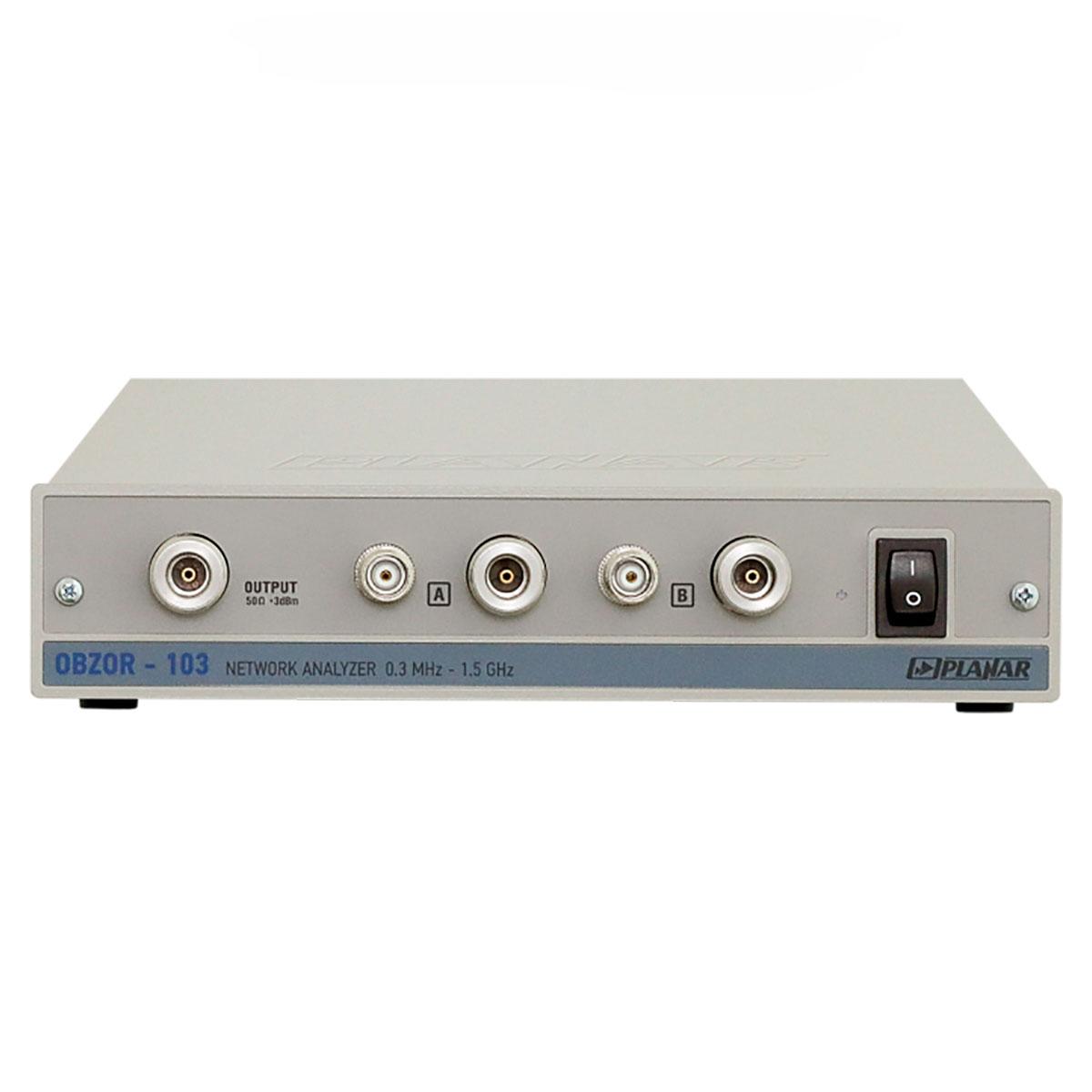

Измеритель ИКПП Обзор 103

Производитель Planar

Артикул:70004854

Количество:

Цена:

Снят с продажи

Товар добавлен в корзину

Сети базовых станций

Бесплатное подключение
к сетям базовых станций
по всей России

Гарантия

Гарантируем полную
работоспособность заказанного
товара

Консультация

Поможем выбрать, настроить,
научим пользоваться

Быстрая поставка

Гарантируем минимальный срок
доставки и полную комплектацию
заказа

Описание
Характеристики

Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита. Область применения измерителя — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

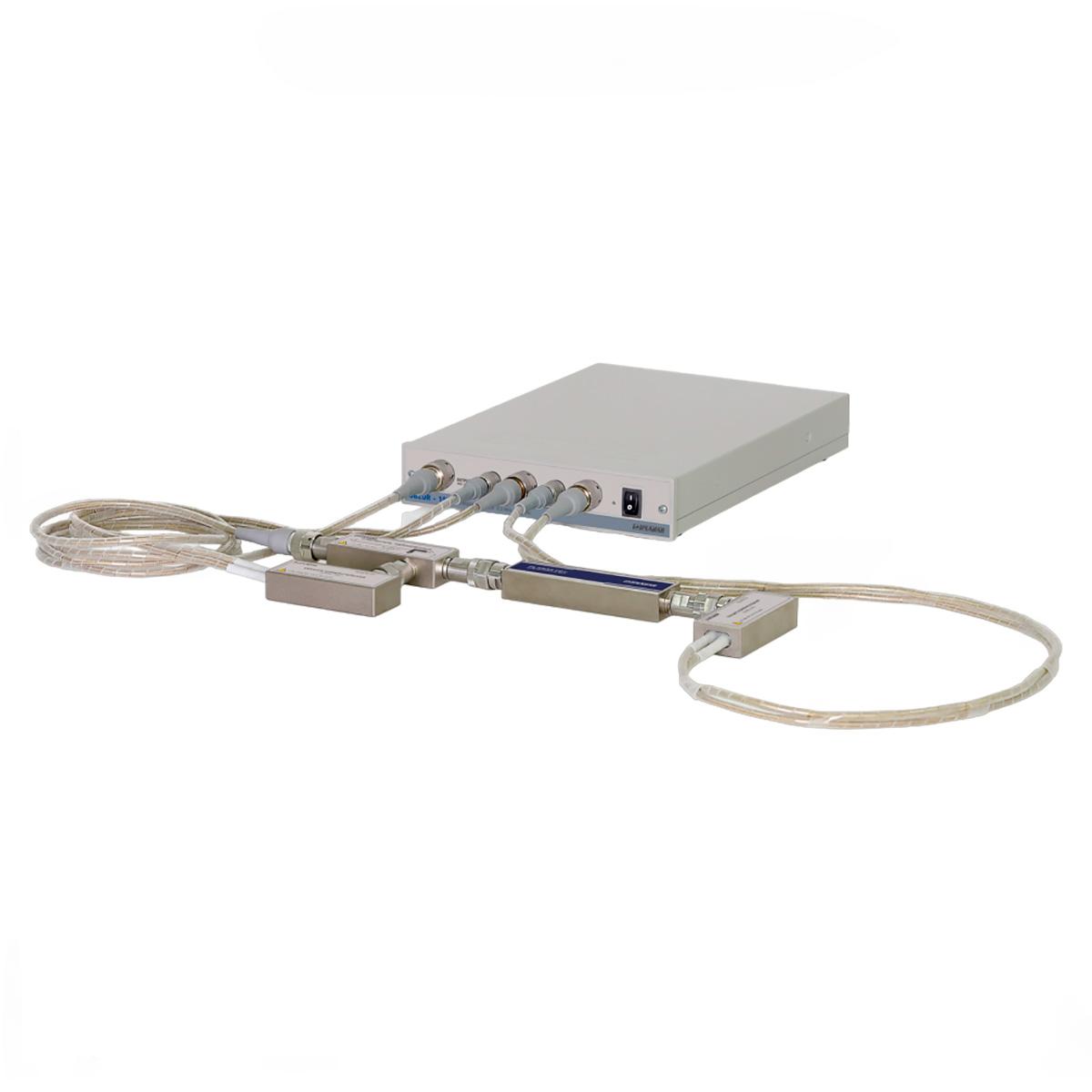

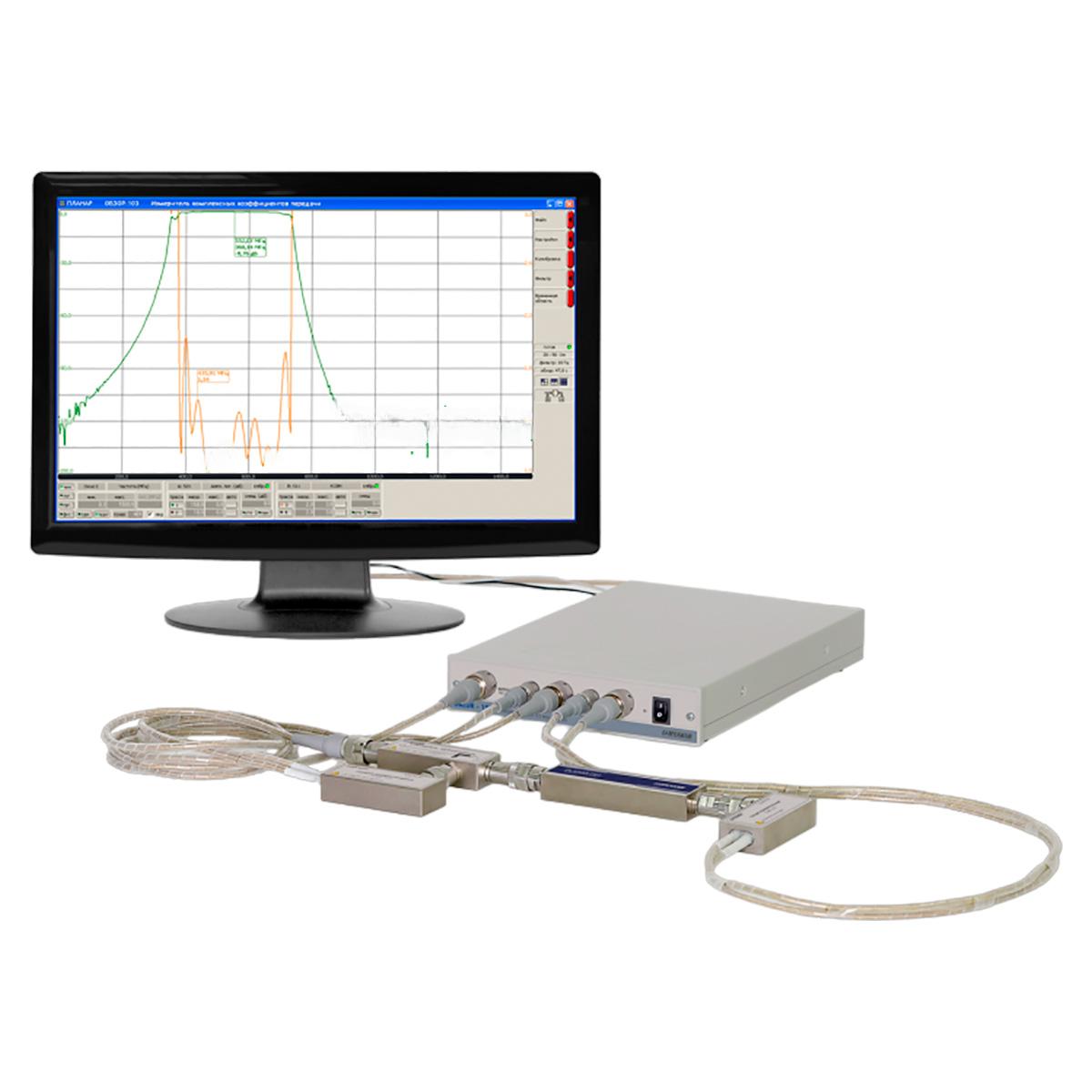

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и компьютера (в комплект поставки не входит).

Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.

В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04). Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу.Возможно формирование комплекта для измерительного тракта тип N, тип N(75 Ом).

Примечание: Измерительные тракты - тип III, тип VIII, тип N, тип N(75 Ом) по ГОСТ РВ 51914-2002.

Диапазон частот от 0,3 до 1500 МГц
Измеряемые параметры: комплексный коэффициент отражения S11, комплексный коэффициент передачи S21
Динамический диапазон более 130 дБ
Минимальное время измерения одной частотной точки 200 мкс
Измерительные тракты: 50 Ом, 75 Ом

Прибор:	Planar Обзор-103
Диапазон рабочих частот	300 кГц …1,5ГГц
Динамический диапазон, не менее, дБ	133
Выходная мощность, дБм	3
Время измерения на одной частоте, мкс	200
Импеданс, Ω	50, 75
Число портов, шт	2
Измеряемые параметры	S11, S21, S31
Питание	220 В ± 10%, 50 Гц
Диапазон рабочих температур, °С	от +5 до +40
Размеры	323 x 212 x 47 мм
Вес	4 кг
