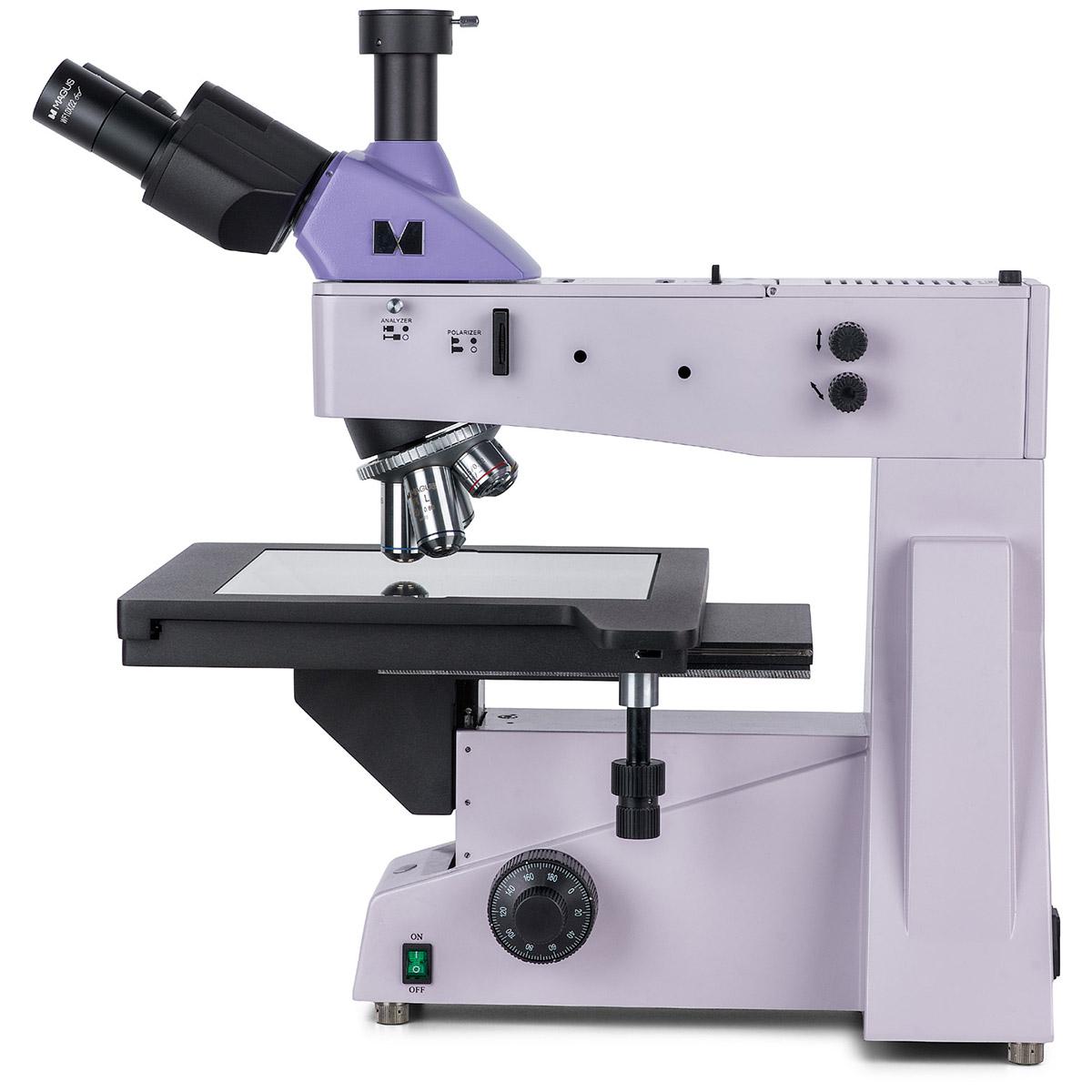

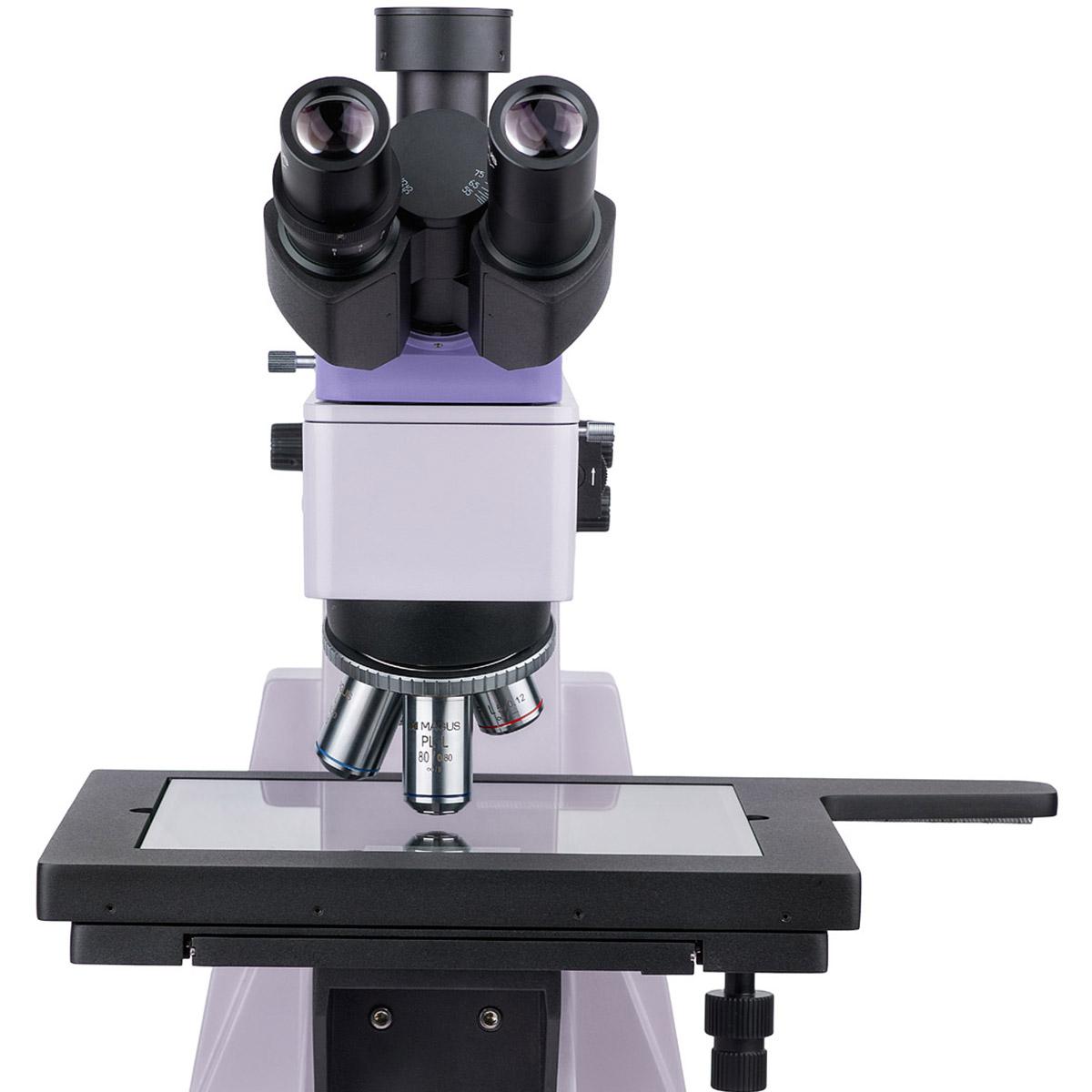

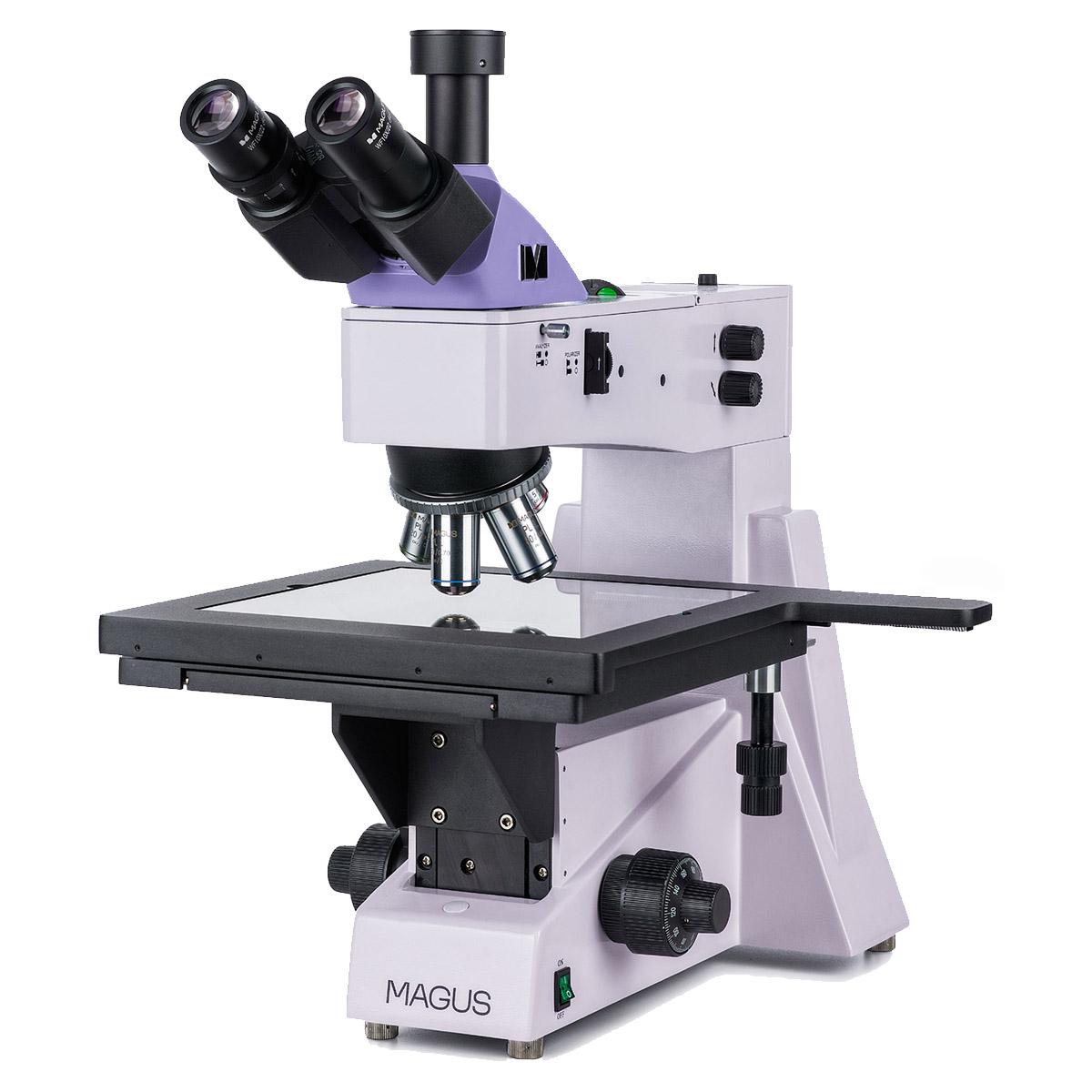

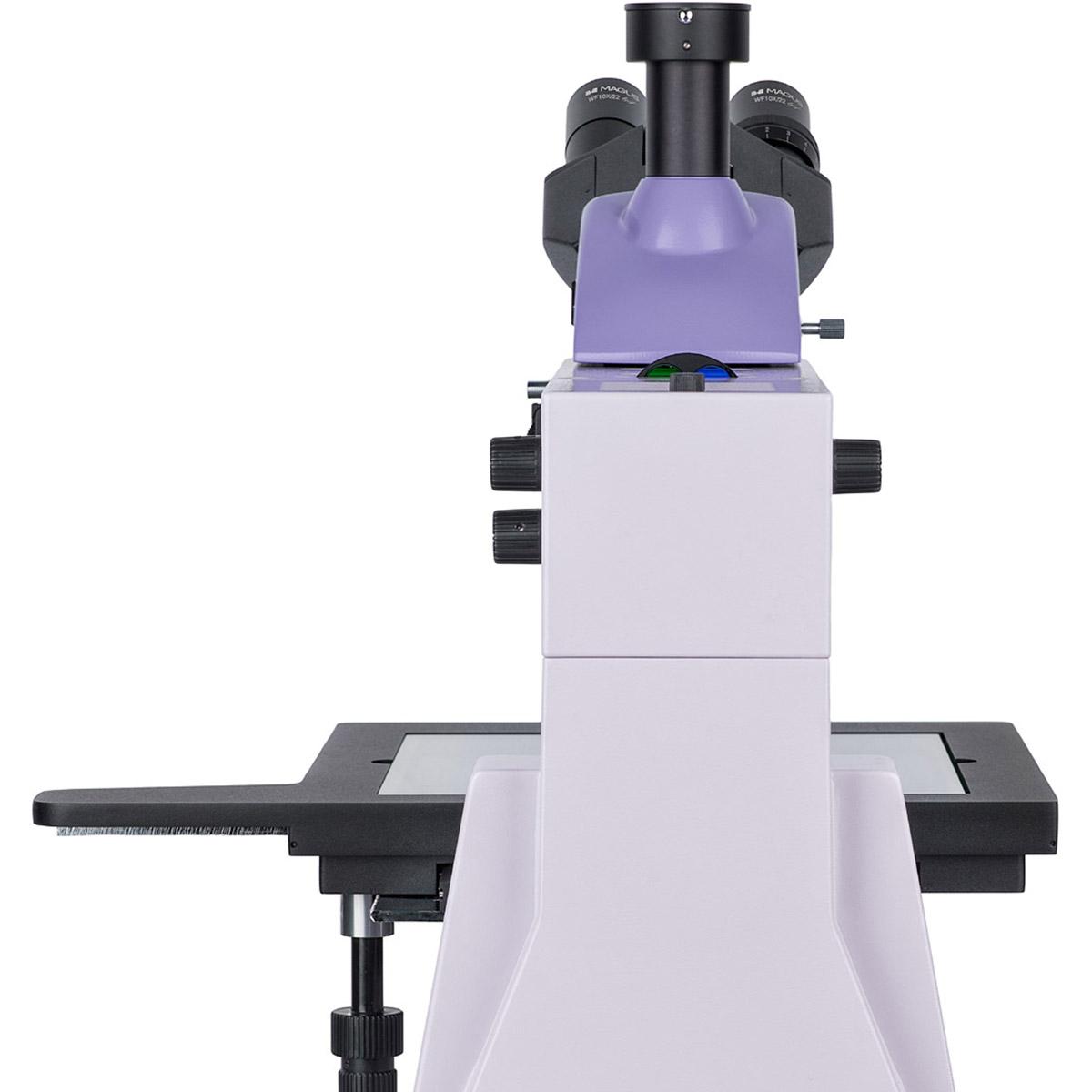

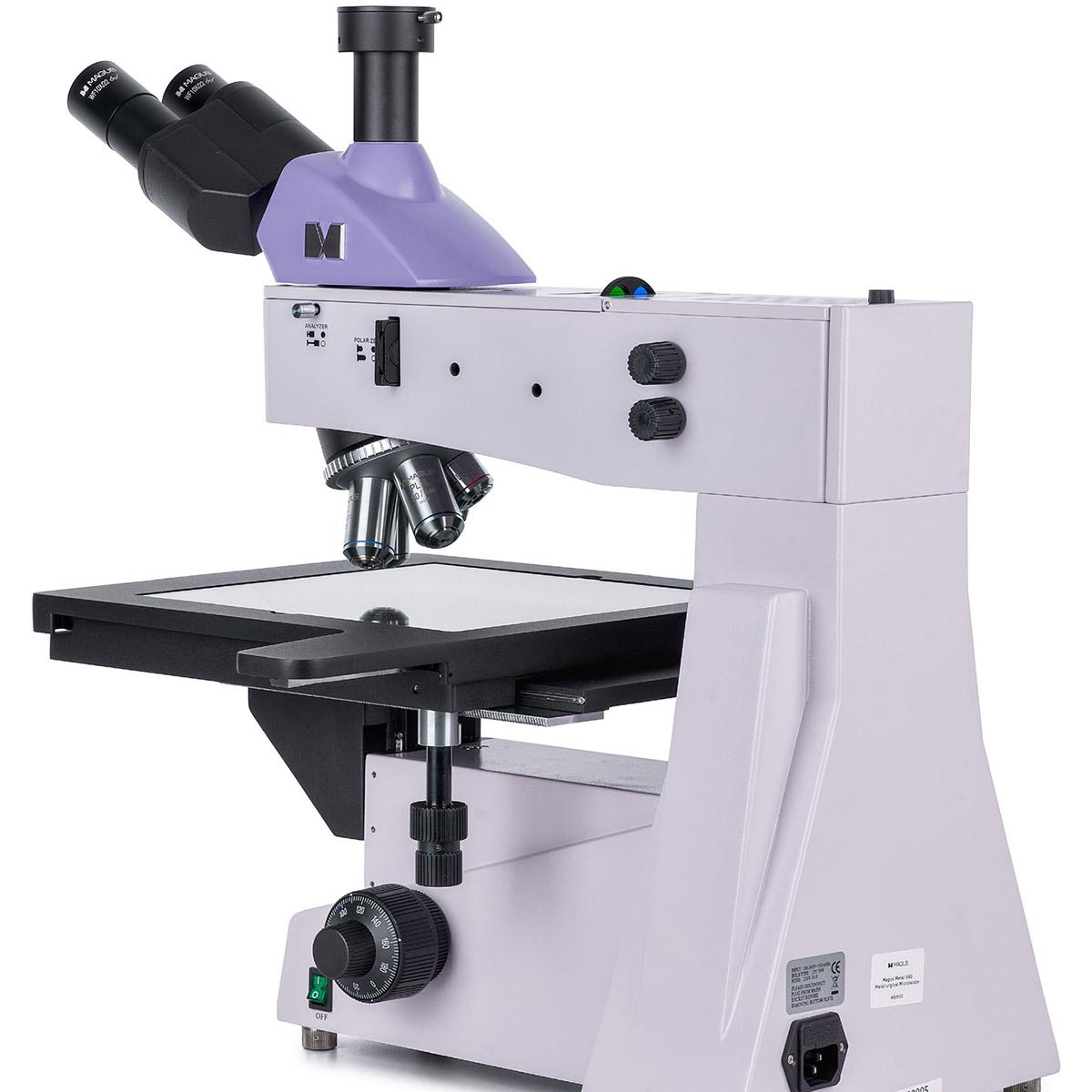

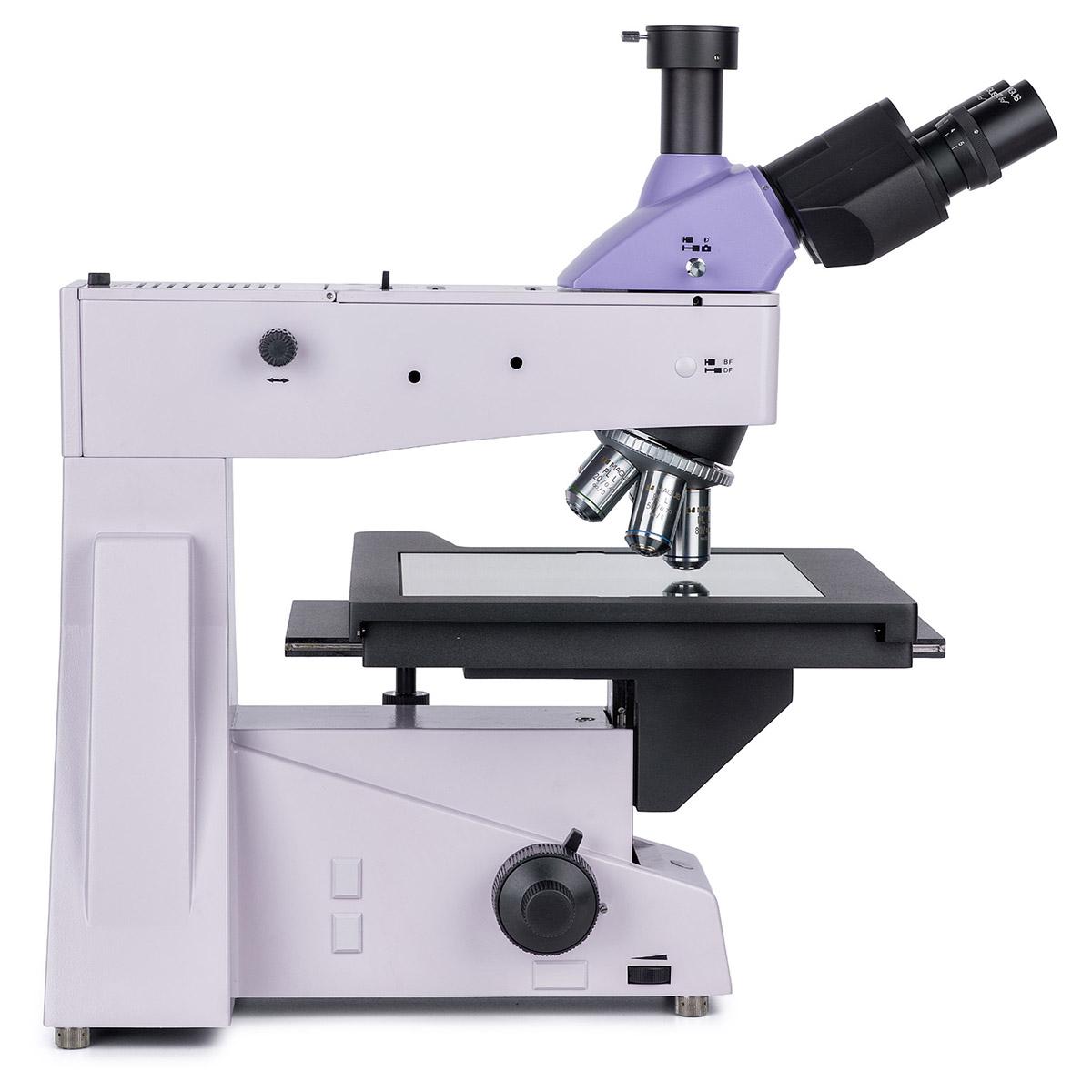

Микроскоп металлографический MAGUS Metal 650

Металлографический микроскоп MAGUS Metal 650 оснащен большим инспекционным предметным столиком, на котором в отраженном свете изучаются фотошаблоны, печатные платы, изделия прецизионного формования, интегральные схемы и другие протяженные и широкие образцы. Работа ведется в светлом поле и в поляризованном свете. Микроскоп обеспечивает высокую точность наводки на резкость, так как шаг тонкой фокусировки составляет всего 0,7 мкм – это упрощает работу на больших увеличениях. Используется для рутинных и исследовательских задач на промышленных предприятиях и для обучения студентов технических вузов.

Оптика

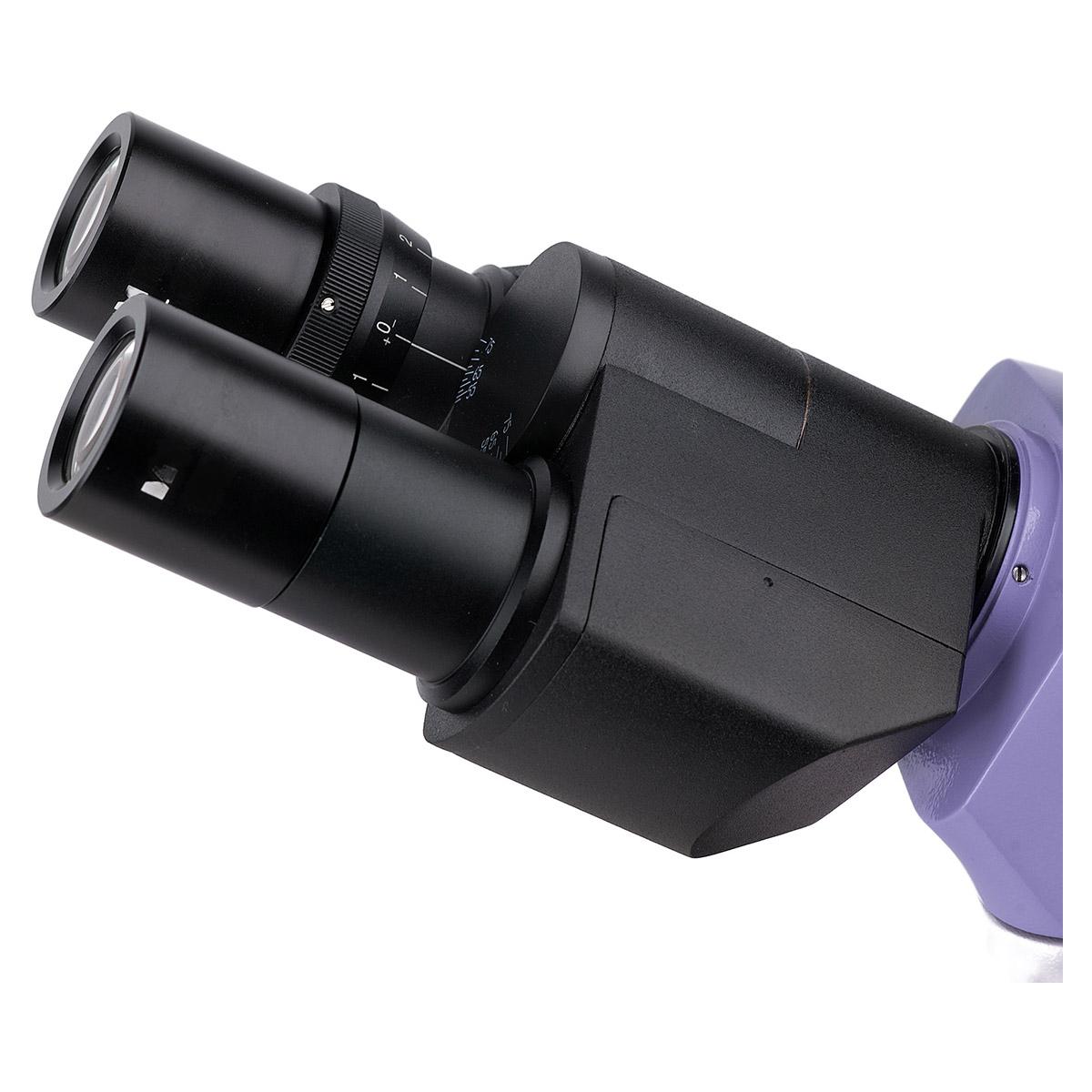

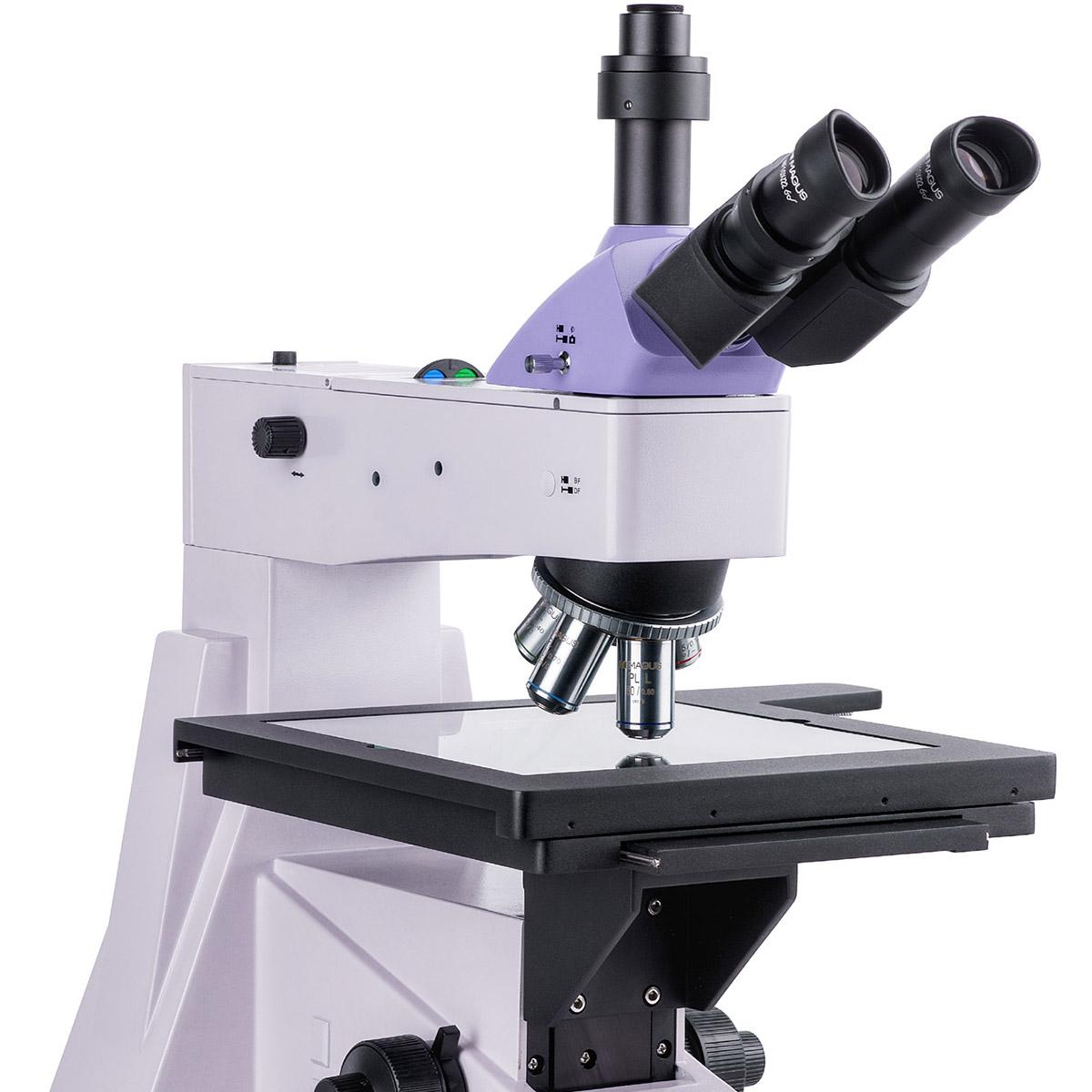

Планахроматическая оптика передает четкое изображение с хорошей детализацией и рассчитана на бесконечность. Насадка оборудована бинокулярным визуальным узлом – наклон окулярных тубусов составляет 30° – и вертикальным каналом визуализации, в который устанавливается цифровая камера. С помощью камеры (приобретается отдельно) проводят фото- и видеофиксацию исследований и выводят изображение с микроскопа на внешний экран. Делитель светового потока имеет два положения: 100/0 и 0/100 – свет подается в окуляры или на камеру. На левом окулярном тубусе находится кольцо диоптрийной подвижки.

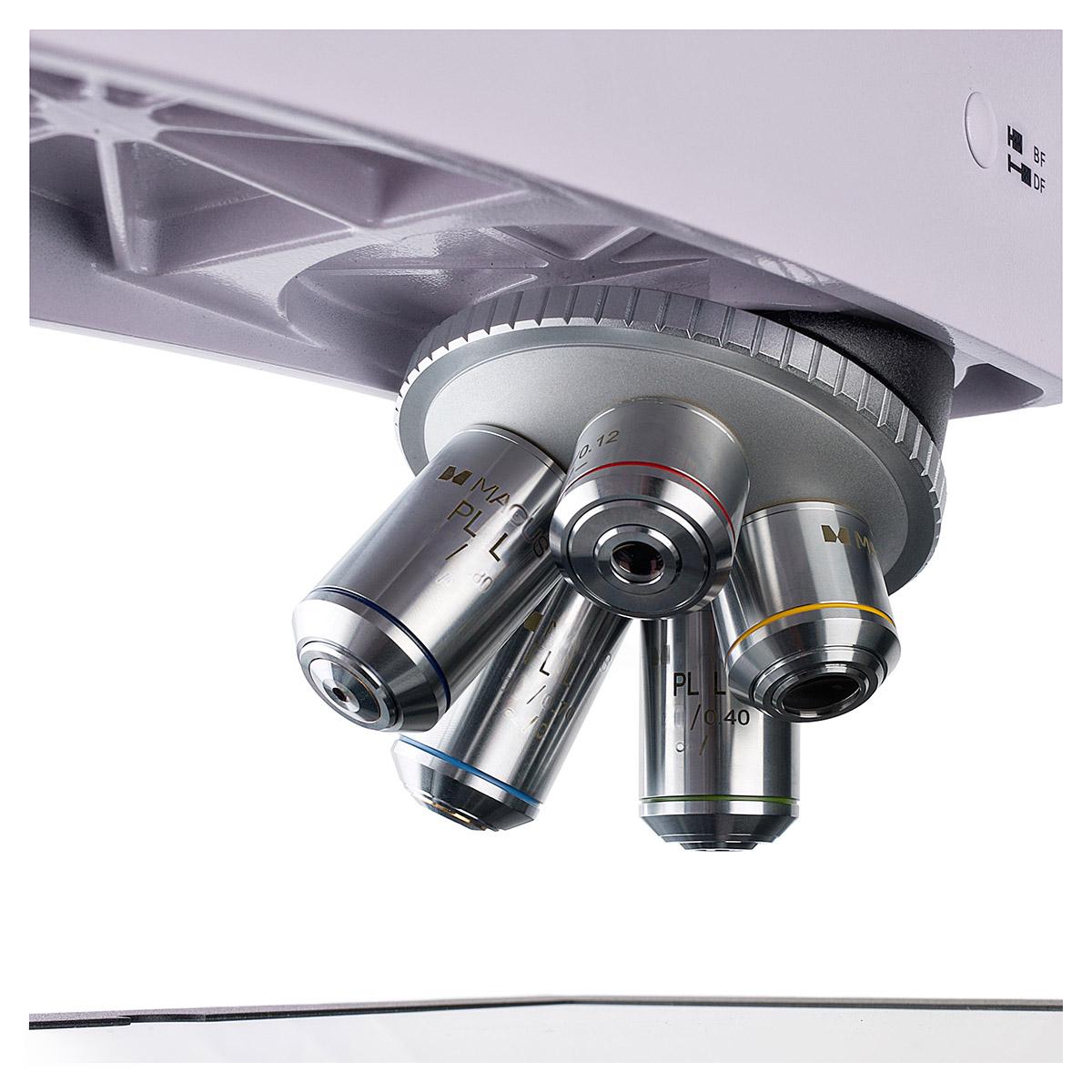

В револьверное устройство можно установить 5 объективов – именно столько включено в комплект поставки. Для получения новых значений кратности вместо базовых объективов устанавливают опциональные. В комплектации "из коробки" микроскоп дает увеличение в диапазоне от 50 до 800 крат. Револьвер повернут "от наблюдателя", поэтому в ходе работы всегда виден используемый объектив.

Освещение

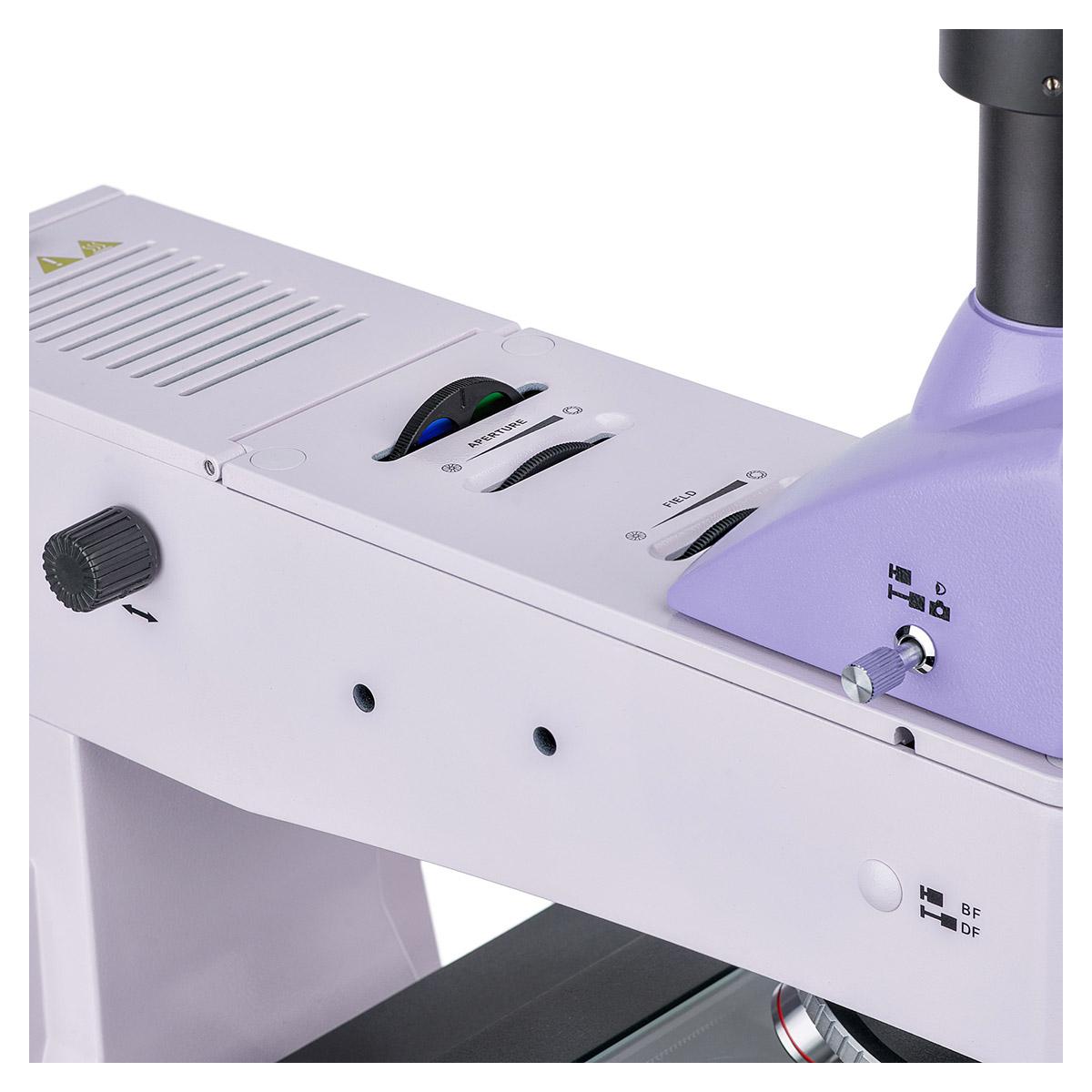

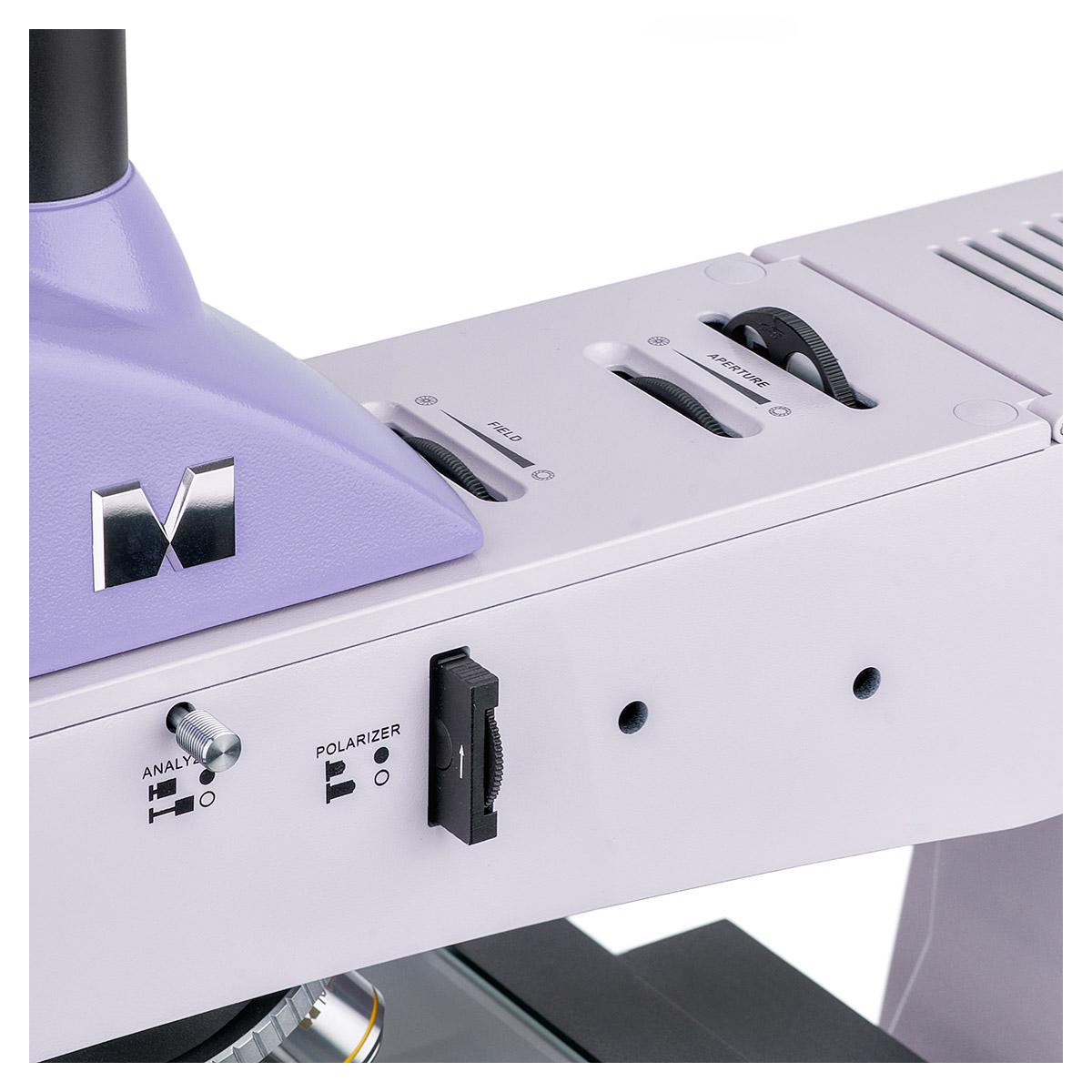

Система отраженного света объединяет в себе три центрируемых элемента: источник света, апертурную и полевую диафрагмы. Галогенный осветитель мощностью 30 Вт излучает в "теплом" спектре, поэтому длительная работа с микроскопом не утомляет глаза. Яркость освещения регулируется, возможна настройка света методом Кёлера. В систему отраженного света также входит устройство простой поляризации: встроенный анализатор и съемный вращающийся поляризатор. Есть и набор светофильтров.

Механика

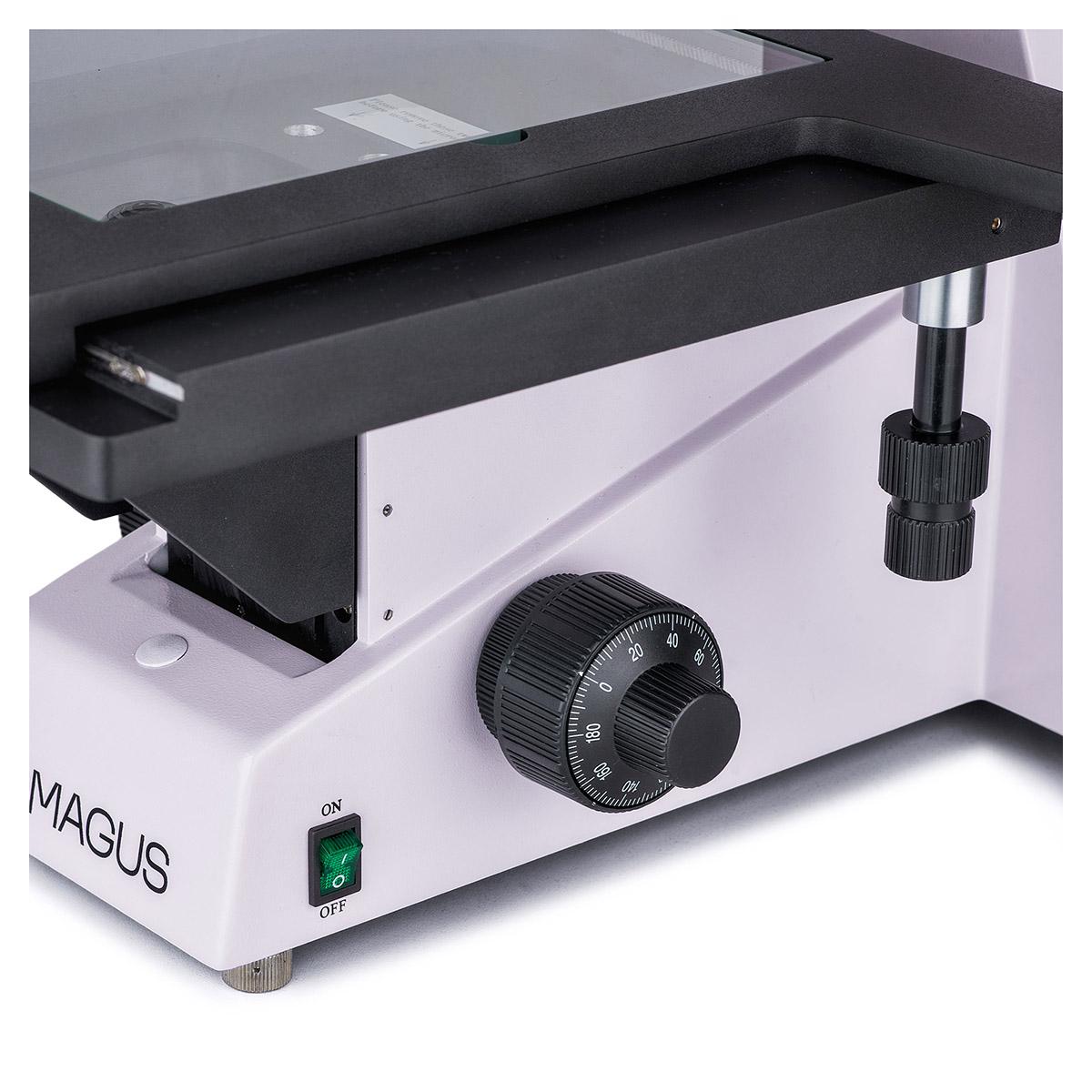

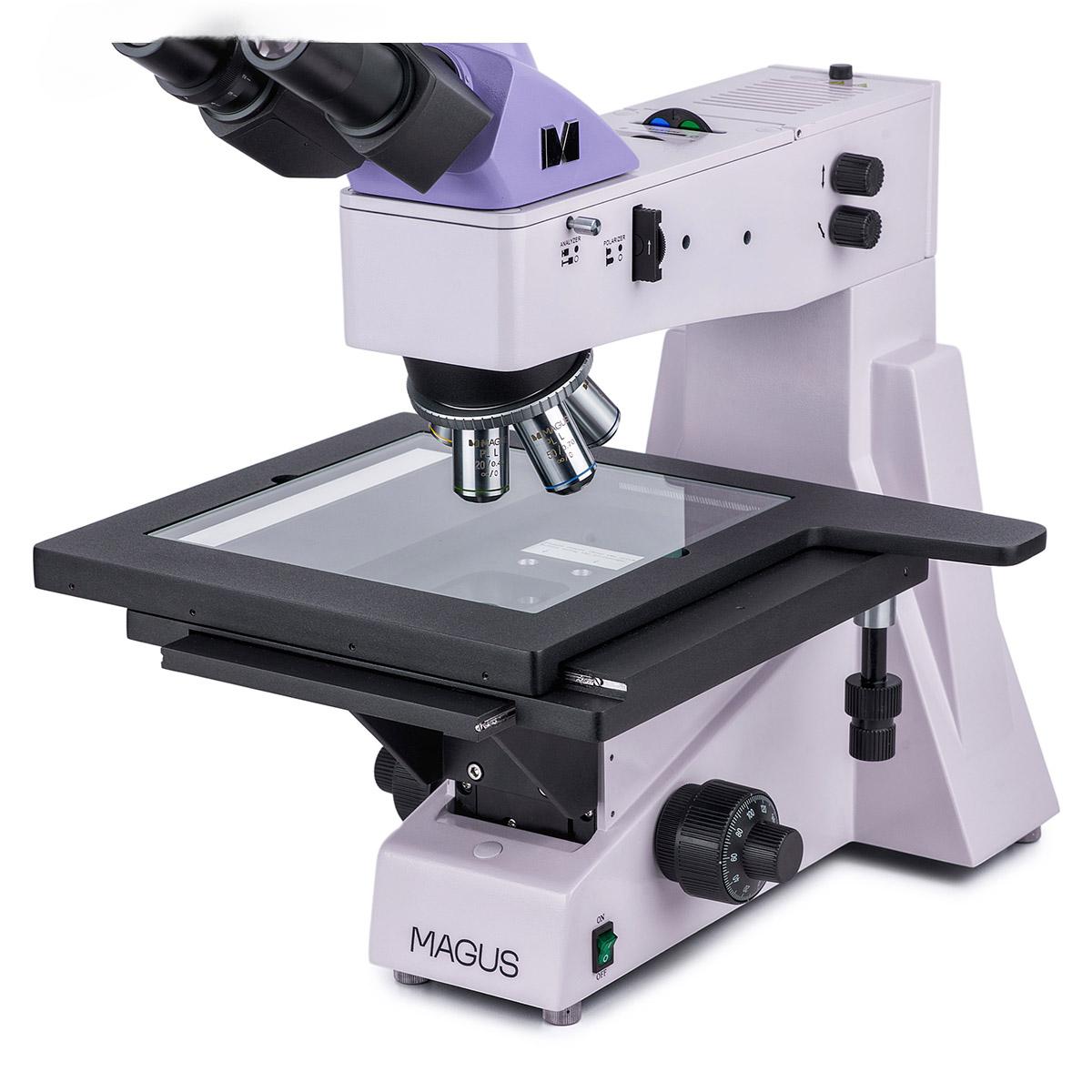

Самая интересная часть конструкции микроскопа – предметный столик размером 280x270 мм, который можно перемещать по двум осям в пределах 204 мм. Это позволяет работать с образцами большого размера и свободно инспектировать их поверхность. Рукоятки грубой и тонкой фокусировок расположены коаксиально с двух сторон корпуса, предусмотрены блокиратор хода и регулятор жесткости хода грубой фокусировки. Так как рукоятки находятся близко к основанию, руки можно свободно положить на стол и занять удобную позу во время работы.

Аксессуары

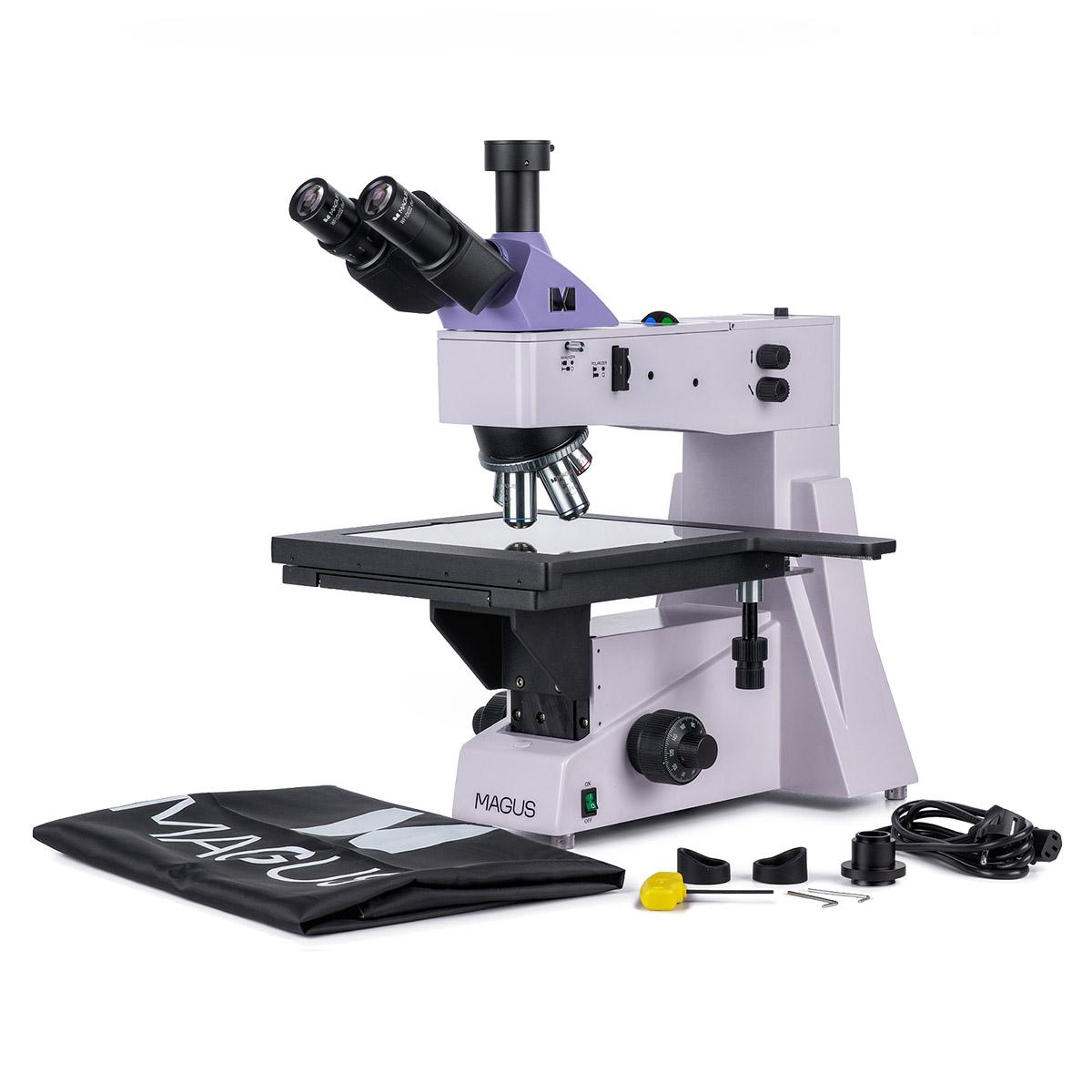

Линейка совместимых с микроскопом MAGUS Metal 650 включает окуляры, объективы с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды. С их помощью можно расширить возможности микроскопа.

Основные особенности:

• Инспекционный столик большого размера с увеличенным ходом для работы с протяженными и широкими образцами
• Тонкая фокусировка с шагом 0,7 мкм для максимально точной настройки фокуса на высокой кратности; грубая фокусировка с блокировкой и настройкой жесткости хода
• Тринокулярная визуальная насадка с отдельным тубусом для цифровой камеры и делителем светового потока
• Осветитель отраженного света – мощная галогенная лампа 30 Вт с регулировкой яркости и питанием от сети
• Устройство простой поляризации, центрируемые элементы системы отраженного света, настройка освещения по Кёлеру, наличие светофильтров
• Широкая линейка полностью совместимых аксессуаров
