П6-122 логопериодическая антенна 300 МГц — 3 ГГц
Поверка
Ремонт
Обучениеработоспособность заказанного
товара
научим пользоваться
доставки и полную комплектацию
заказа
Простая и надежная конструкция обеспечивает стабильный Ку по всему диапазону частот. Антенна разработана для эксплуатации в полевых и лабораторных условиях, в том числе в составе измерительных комплексов.

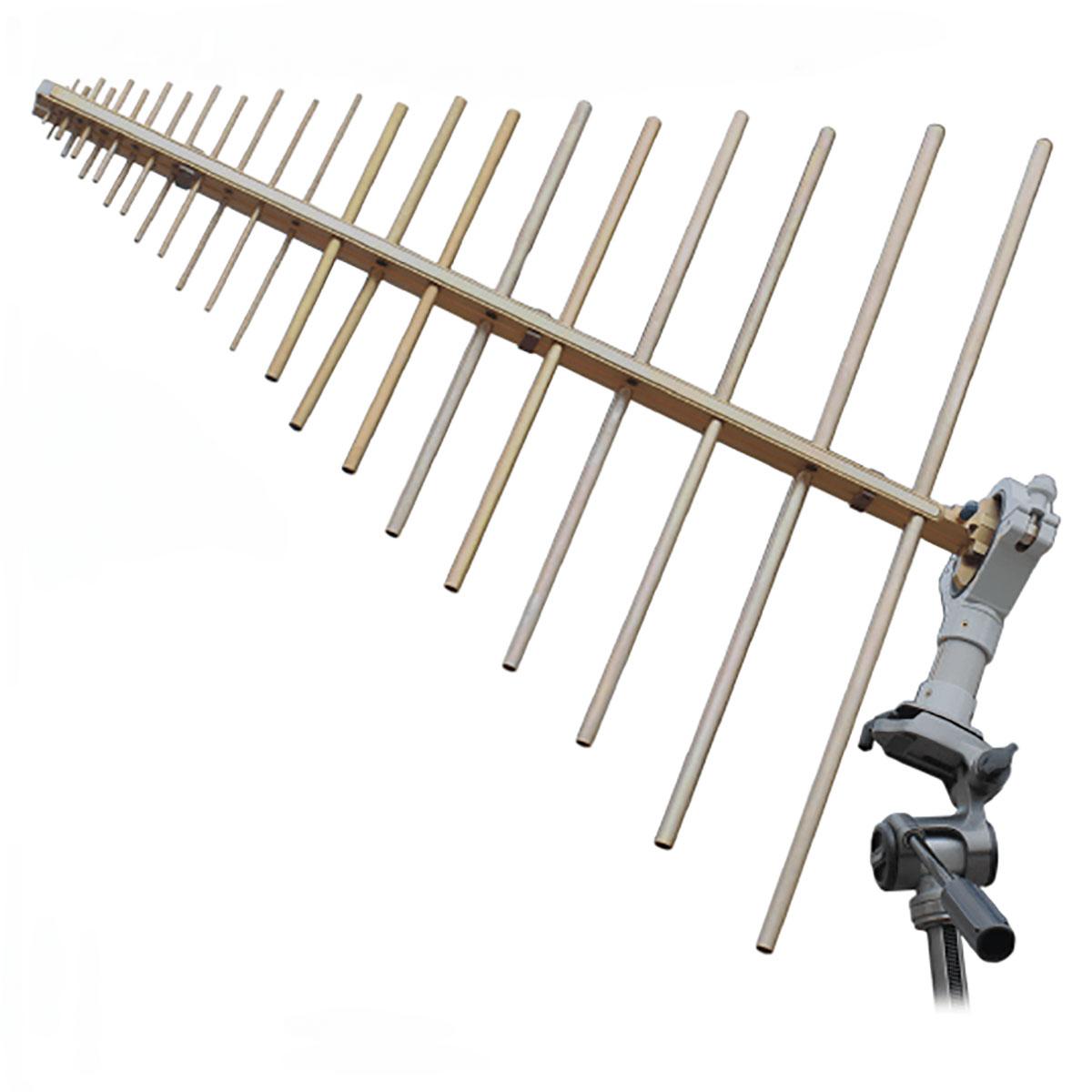

Конструктивно, антенна выполнена в виде продольной решетки вибраторов, питаемой двухпроводной симметричной линией с проводниками квадратного сечения, выполняющих одновременно роль несущей конструкции. Антенна П6-122М2 отличается от П6-122 более развитой решёткой вибраторов, защищённой в передней части пластмассовым кожухом. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88.
Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ — вход с волновым сопротивлением 50 Ом типа SMA (розетка) по ГОСТ РВ 51914-2002.
| Прибор: | П6-122 |
|---|---|
| Диапазон частот | 300 МГц — 3 ГГц |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 4,0 дБ |
| Погрешность измерения Ку | ± 2,0 дБ |
| КСВН типовой | 2 |
| Тип разъёма | SMA/N |
| Габаритные размеры | 726 x 659 x 88 мм |
| Вес | 1,7 кг |
