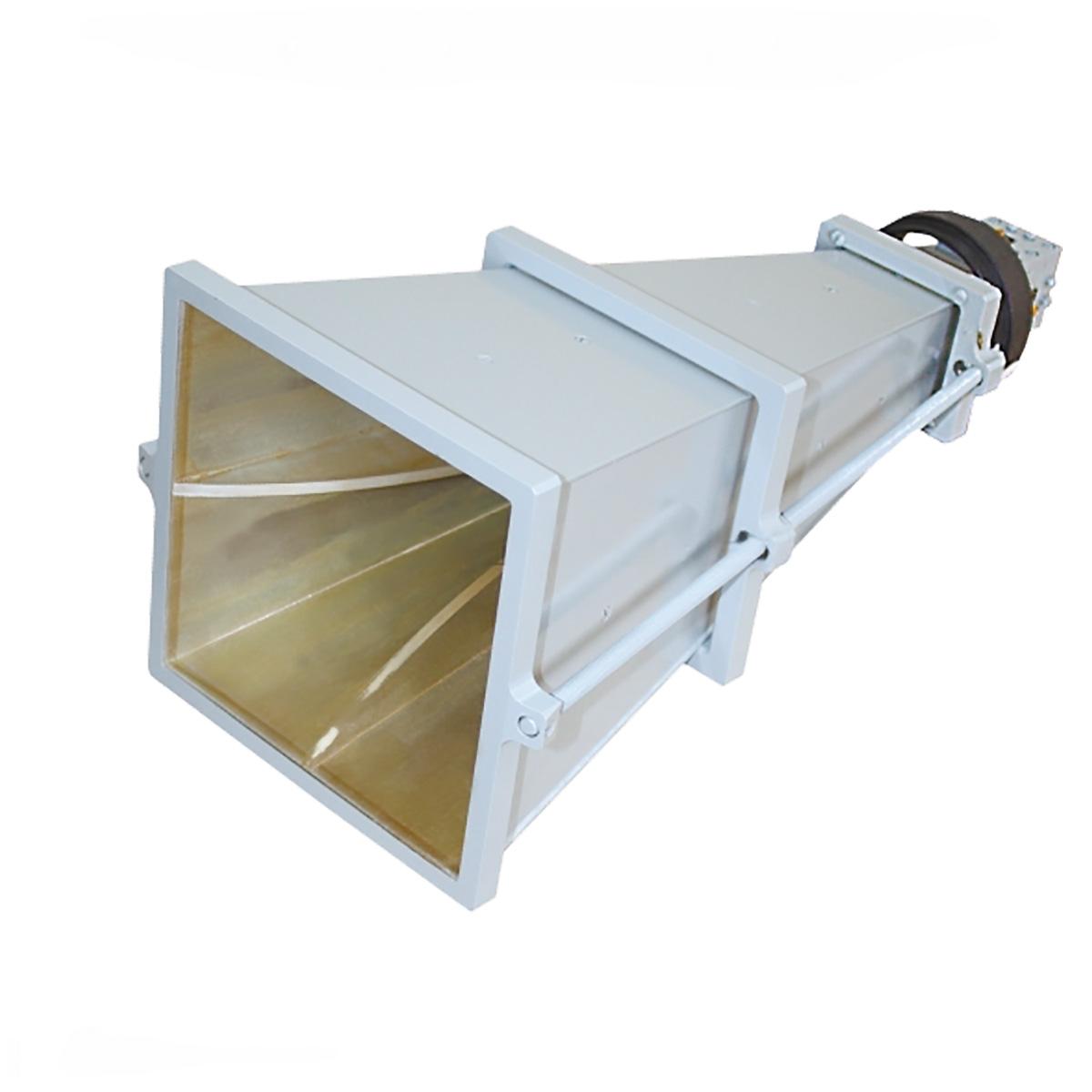

П6-125 двухканальная измерительная рупорная антенна на базе двух ортогонально ориентированных H-образных волноводов с независимыми цепями возбуждения. Предназначена для одновременного приема или передачи биортогональных, линейно поляризованных сигналов. В зависимости от типа присоединенного оконечного устройства, может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией без дополнительных электромеханических устройств для ориентации антенны.
Возможна эксплуатация в лабораторных и полевых условиях, условиях повышенной влажности и на средствах подвижности. Рекомендуется к использованию совместно с Диэлектрическим штативом ШАД-01.
| Прибор: | П6-125 |
|---|---|
| Диапазон частот | 2 ГГц — 18 ГГц |
| Тип | рупорная, четырехгребневая |
| Поляризация | линейная: вертикальная и горизонтальная |
| Коэффициент усиления (Ку) | от 11 до 18 дБ |
| Уровень кроссполяризации | минус 20 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 2 |
| Тип разъёма | SMA |
| Габаритные размеры | 442 x 208 x 178 мм |
| Вес | 2,8 кг |
