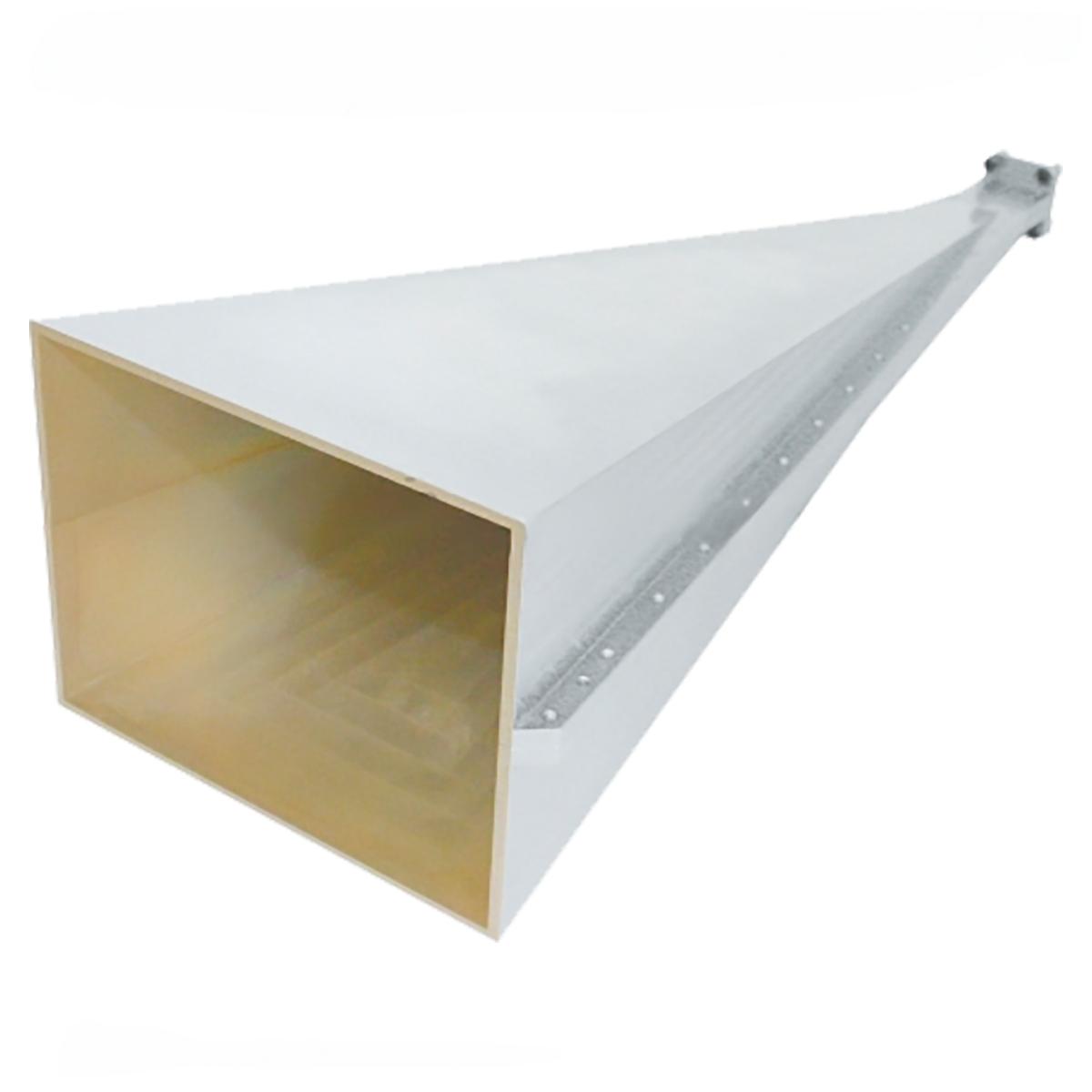

Принцип действия антенн П6-131…П6-135 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно, антенны выполнены по схеме "оптимального" рупора с волноводным выходом прямоугольного сечения. Антенны П6-131…П6-135 имеют форму усеченной пирамиды с прямоугольным основанием и вершиной. Конструкция обеспечивает малый коэффициент стоячей волны по напряжению (далее — КСВН) в широком диапазоне частот и монотонную частотную зависимость коэффициента усиления. Для расширения возможностей и обеспечения совместимости с разными типами измерительной техники, рупорные антенны П6-131…П6-135 могут комплектоваться волноводно-волноводными и коаксиально-волноводными переходами. Конструкция предусматривает возможность установки антенн на треногу или штатив ШАД-01.
Особенности
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов;
- В зависимости от варианта поставки может комплектоваться КВП WR42/К(f) и/или межканальным волноводным переходом WR42 к сечению 11 х 5,5 мм.
| Прибор: | П6-131 |
|---|---|
| Тип | рупорная, пирамидальная |
| Диапазон частот | 18 — 26,5 ГГц |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 18,4 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1.5 |
| Габаритные размеры | 315 x 116 x 88 мм |
| Вес | 0,39 кг |
