П6-133 измерительная рупорная антенна 40 — 60 ГГц
Поверка
Ремонт
Обучениеработоспособность заказанного
товара
научим пользоваться
доставки и полную комплектацию
заказа

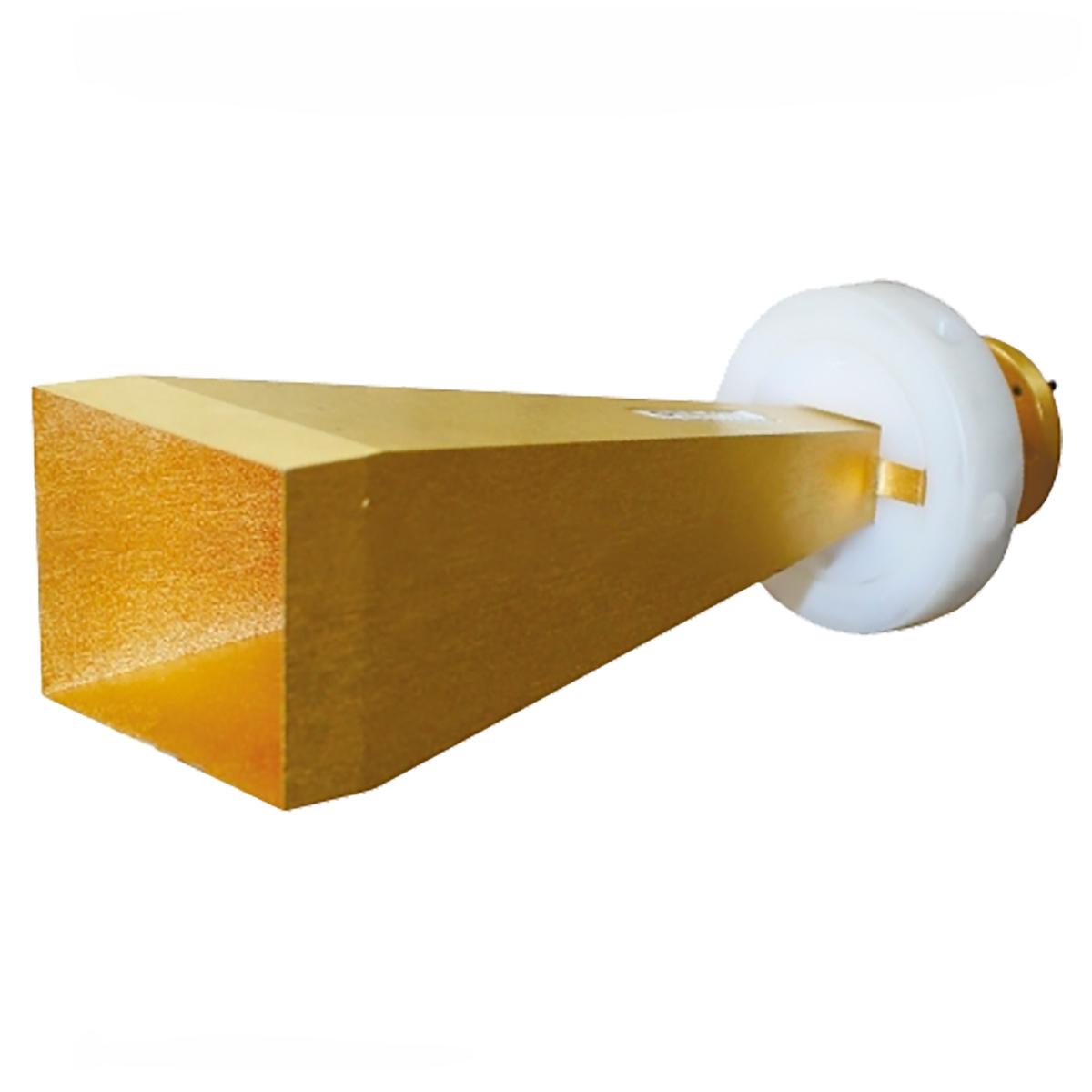

Принцип действия антенн П6-131…П6-135 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно, антенны выполнены по схеме "оптимального" рупора с волноводным выходом прямоугольного сечения. Антенны П6-131…П6-135 имеют форму усеченной пирамиды с прямоугольным основанием и вершиной. Конструкция обеспечивает малый коэффициент стоячей волны по напряжению (далее — КСВН) в широком диапазоне частот и монотонную частотную зависимость коэффициента усиления. Для расширения возможностей и обеспечения совместимости с разными типами измерительной техники, рупорные антенны П6-131…П6-135 могут комплектоваться волноводно-волноводными и коаксиально-волноводными переходами. Конструкция предусматривает возможность установки антены на штатив, посредством Узла крепления АК-16 (входит в состав поставки).
Особенности
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов;
- В зависимости от варианта поставки может комплектоваться КВП WR19/V(f) и/или межканальным волноводным переходом WR19 к сечению 5,2 х 2,6 мм.
| Прибор: | П6-133 |
|---|---|
| Тип | рупорная, пирамидальная |
| Диапазон частот | 40 — 60 ГГц |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 22 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 145 x 55 x 48 мм |
| Вес | 0,2 кг |
