П6-219 антенна магнитного поля 20 — 600 МГц
Поверка
Ремонт
Обучениеработоспособность заказанного
товара
научим пользоваться
доставки и полную комплектацию
заказа
Антенны П6-119 (9 кГц — 30 МГц) и П6-219 (20 — 600 МГц) совместно с измерительными приемными устройствами применяются для измерения параметров антенных устройств и помех, при решении задач электромагнитной совместимости радиоэлектронных средств в соответствующем диапазоне частот.

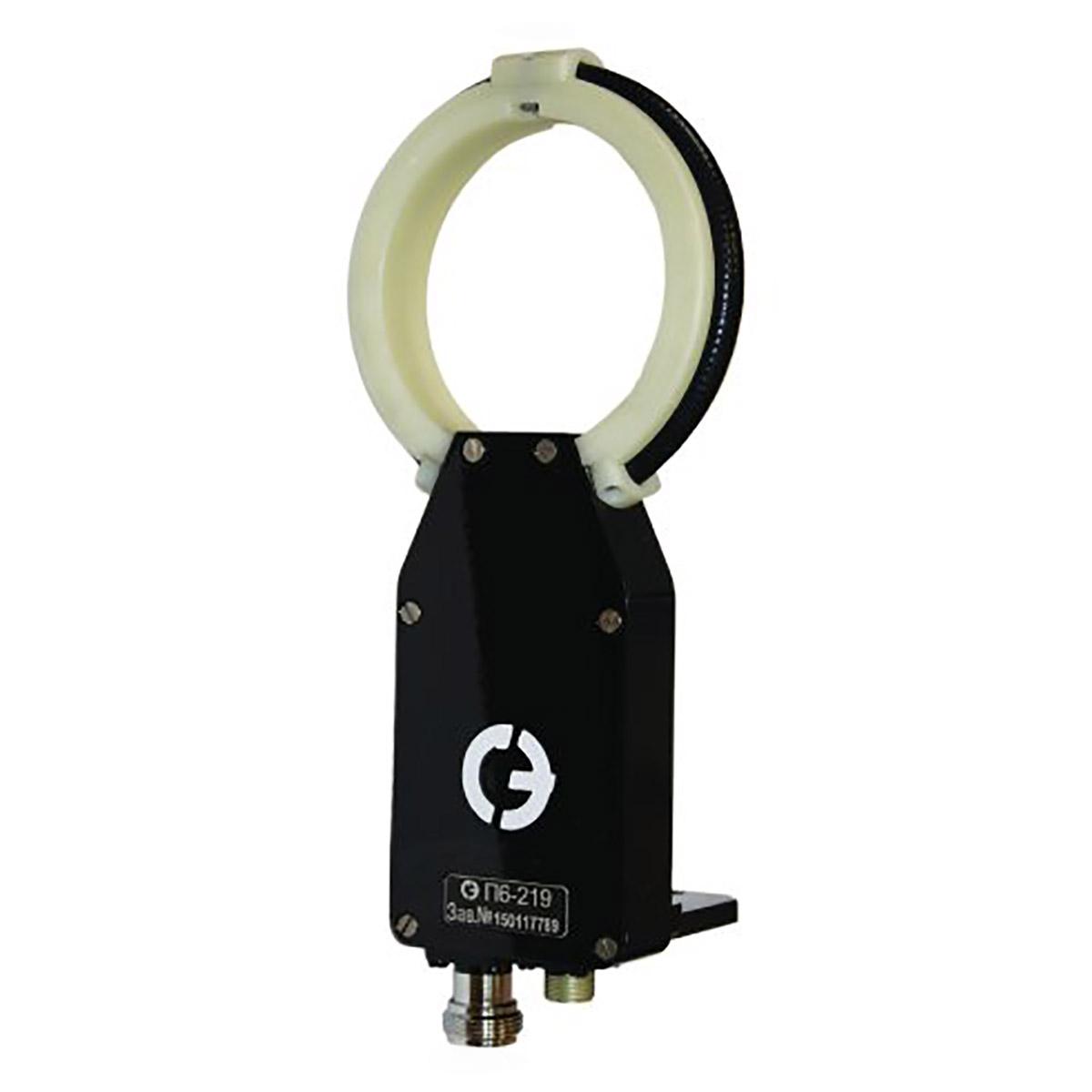

Антенна состоит из рамки соответствующего диаметра и корпуса, в котором установлены соединители и согласующий усилитель. Под воздействием переменного магнитного поля, в экранированной рамке наводится ЭДС (электродвижущая сила), которая пропорциональна напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.
Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в рабочем диапазоне частот.
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом (соединитель N- типа (розетка)). Напряжение питания подается на разъём РС-4ТВ (вилка блочная). Активная часть антенны имеет низкие собственные шумы и высокий параметр IP3. Возможна поставка с функцией бланкирования активной части.
Установка антенны возможна на опору любого типа или на диэлектрический штатив ШАД-01.
| Прибор: | П6-219 |
|---|---|
| Диапазон частот | 20 — 600 МГц |
| Коэффициент калибровки (Кк) | от 10 до -6 дБ (1/м) |
| Погрешность измерения Кк | ± 2 дБ |
| Напряжение питания | ± 12 (± 15) В |
| Потребляемый ток, не более | +50 мА |
| Тип разъёма | N |
| Габаритные размеры | 191 x 88 x 69 мм |
| Вес | 0,5 кг |
