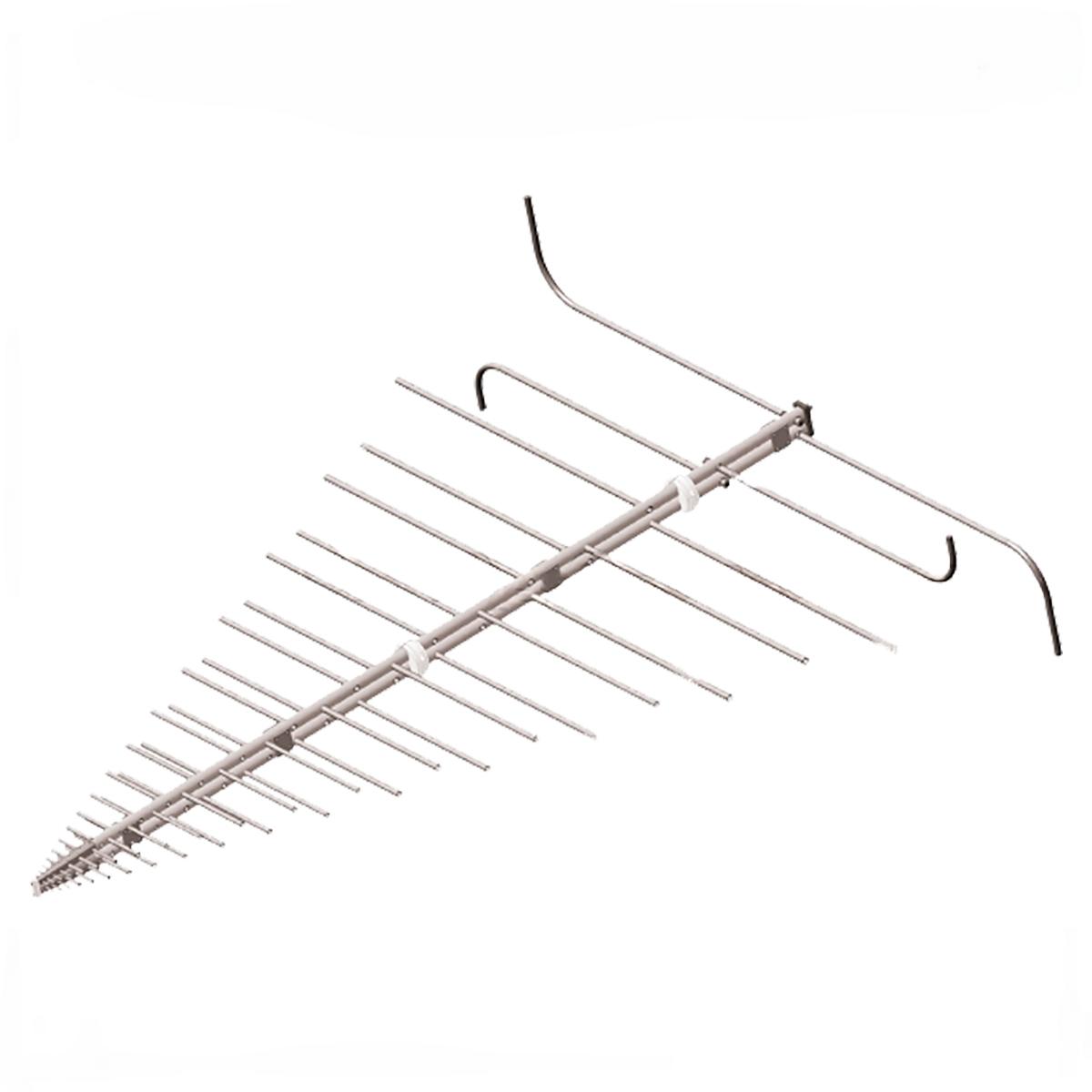

П6-322М логопериодическая антенна 80 МГц — 3 ГГц

Производитель СКАРД-Электроникс

Артикул:70006131

Количество:

Цена:

Снят с продажи

Товар добавлен в корзину

Сети базовых станций

Бесплатное подключение
к сетям базовых станций
по всей России

Гарантия

Гарантируем полную
работоспособность заказанного
товара

Консультация

Поможем выбрать, настроить,
научим пользоваться

Быстрая поставка

Гарантируем минимальный срок
доставки и полную комплектацию
заказа

Описание
Характеристики

Измерительная широкополосная логопериодическая антенна П6-322М.

Антенна измерительная логопериодическая П6-322М предназначена для измерений напряженности электрического поля (далее – НЭП) и плотности потока энергии (далее – ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов – для возбуждения электромагнитного поля с заданной НЭП или ППЭ.

Принцип действия антенны, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом. Антенна состоит из решетки вибраторов и двухпроводной линии. Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем τ = 0,95, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.

Антенна П6-322М имеет дополнительное исполнение: П6-322 (складная версия). Антенны отличаются конструкцией двух самых длинных вибраторов, габаритными размерами и массой. Элементы антенн П6-322, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

АК-15 узел крепления для антенны П6-322.

Рекомендована для метрологических приложений и задач РЧЦ и ГСН; Имеет низкую зависимость диаграммы направленности и входного сопротивления от частоты.

Прибор:	П6-322М
Диапазон частот	80 МГц — 3 ГГц
Поляризация	линейная
Коэффициент усиления (Ку)	≥ 4 дБ
Погрешность измерения Ку	± 2 дБ
КСВН типовой	2
Мах подводимая мощность	≤ 1500 Вт
Тип разъёма	N
Габаритные размеры	2151 x 1605 x 518 мм
Вес	7,5 кг
