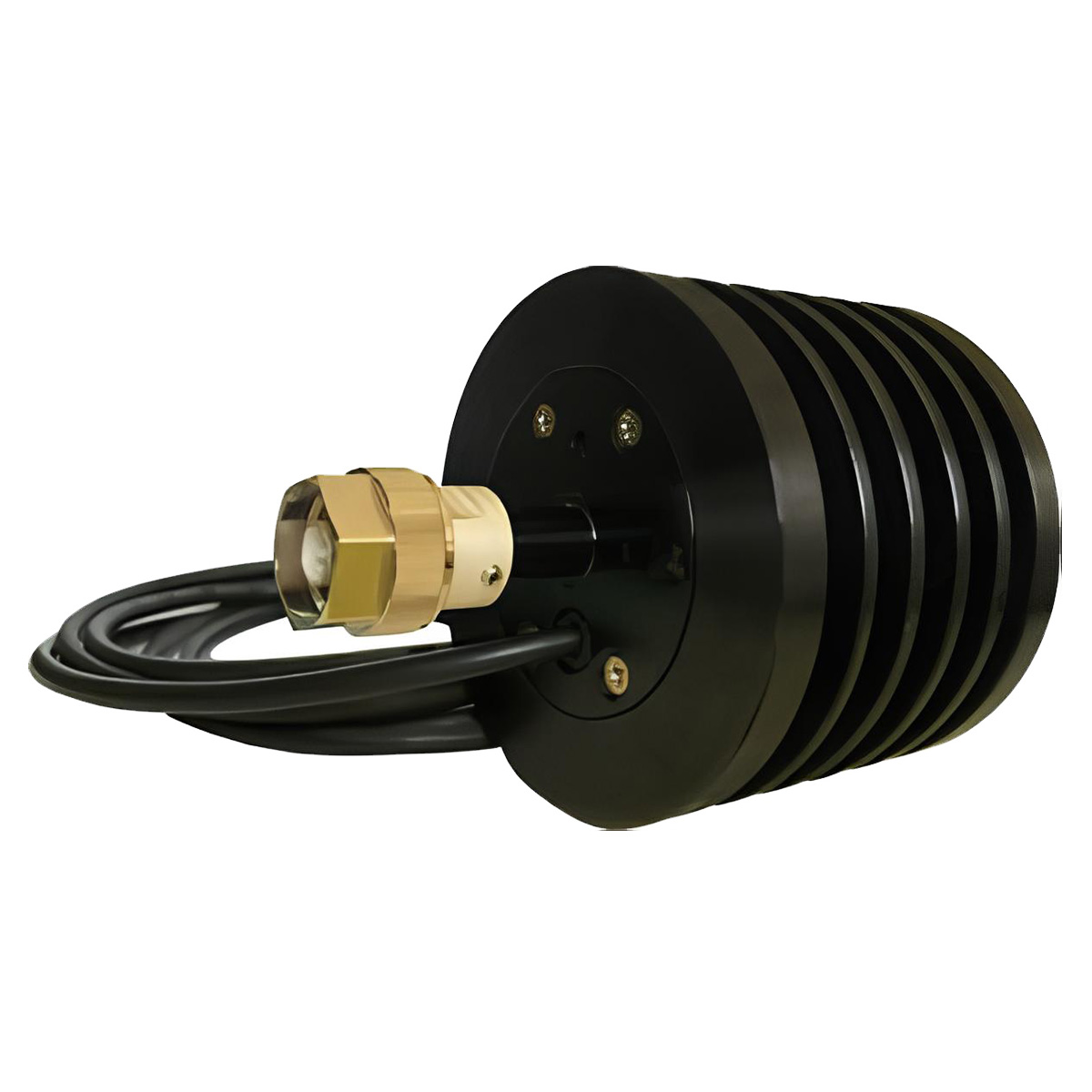

Ваттметр поглощаемой мощности PLNR-18/4
Поверка
Ремонт
Обучениеработоспособность заказанного
товара
научим пользоваться
доставки и полную комплектацию
заказа
Назначение средства измерений
Ваттметры поглощаемой мощности PLNR-18 (далее – ваттметры) предназначены для измерения средней мощности синусоидальных СВЧ сигналов, а также для поверки (калибровки) радиоэлектронных средств измерений.
Описание средства измерений
Принцип работы ваттметров основан на преобразовании энергии СВЧ колебаний в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведенной к нему мощности СВЧ с помощью аналого-цифрового преобразователя. Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.
PLNR-18/4. Ваттметр устойчив к воздействию максимальной импульсной мощности 1,5 кВт при длительности импульсов не более 10 мкс, и среднем значении мощности не более 25 Вт.
| Прибор: | PLNR-18/4 |
|---|---|
| Прибор: | PLNR-18/4 |
| Диапазон рабочих частот | 0 — 1,8·1010 Гц |
| Диапазон измерений мощности | 1·10-2 — 2,5·101 Вт |
| КСВН входа, в диапазоне частот, не более: | |
| от 0 до 3,0 ГГц включ. | 1,15 |
| св. 3 до 12 ГГц включ. | 1,3 |
| св. 12 до 18 ГГц включ. | 1,4 |
| Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот | |
| от 0 до 12 ГГц | ± 4% |
| от 12 до 18 ГГц | ± 6 |
| Тип соединителя входного разъема | N-тип, тип III (вилка) |
| Температура окружающей среды | от +15 до +25 °С |
| Относительная влажность воздуха | от 30 до 80% |
| Длина | 110 мм |
| Диаметр | 80 мм |
| Масса | 1 кг |
