Векторный анализатор Компакт S50180

Анализатор цепей векторный Planar S50180 ориентирован на использование в ходе разработки, производства, тестирования и настройки радиотехнических устройств и СВЧ оборудования. Прибор обеспечивает измерение КСВН, модуля и фазы коэффициента отражения и коэффициента передачи, а также других параметров в диапазоне частот от 0,1 до 18 000 МГц в многополюсных системах с волновым сопротивлением 50 Ом.

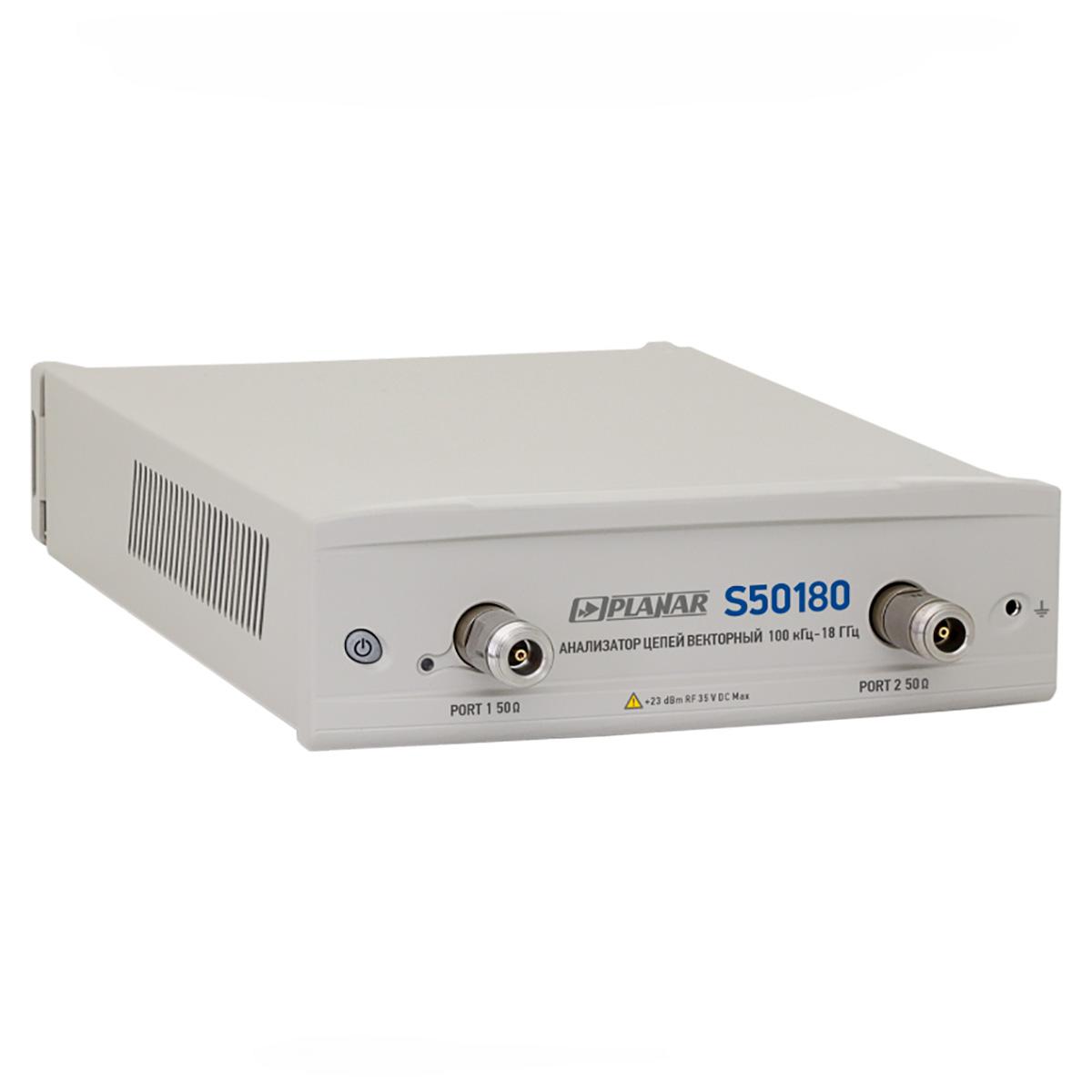

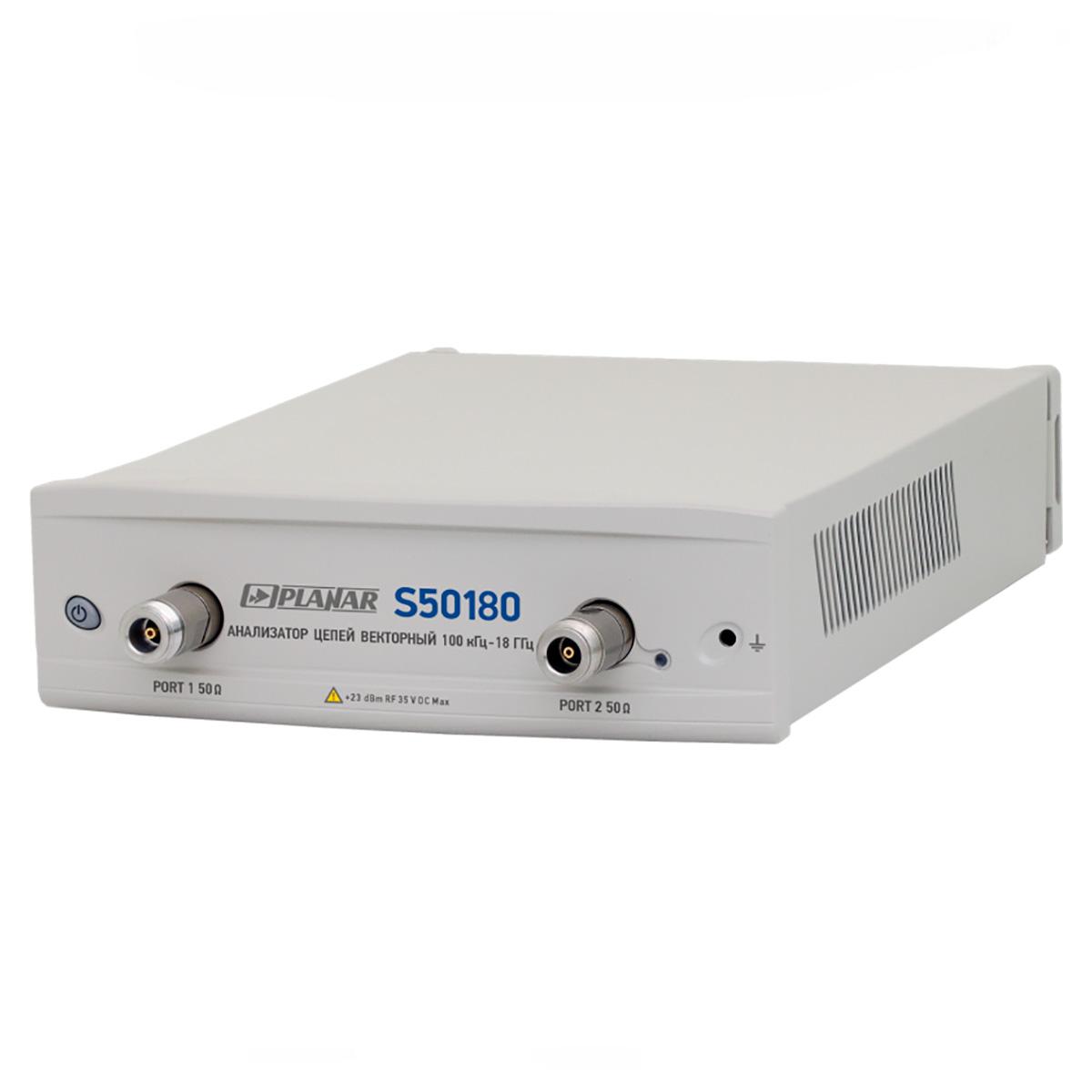

Анализатор выполнен в виде компактного бездисплейного моноблока с двумя коаксиальными портами. Работает модель под управлением ПК, подключенного по каналу USB 2.0, и может применяться в качестве отдельного измерителя либо функционировать в составе автоматизированных стендов на производственных линиях, лабораторных установок и т.п.

Преимущества Планар S50180

• Высокая производительность за счет широкого динамического диапазона и малого времени измерений на одной частоте.
• Гибкость – анализатор может работать в непрерывном или импульсном режиме, с представлением результатов во временной или частотной области при выполнении измерений с преобразованием частоты.
• Расширяемость – с помощью опций можно активировать функции анализа спектра или измерения коэффициента шума.

Конструкционные особенности

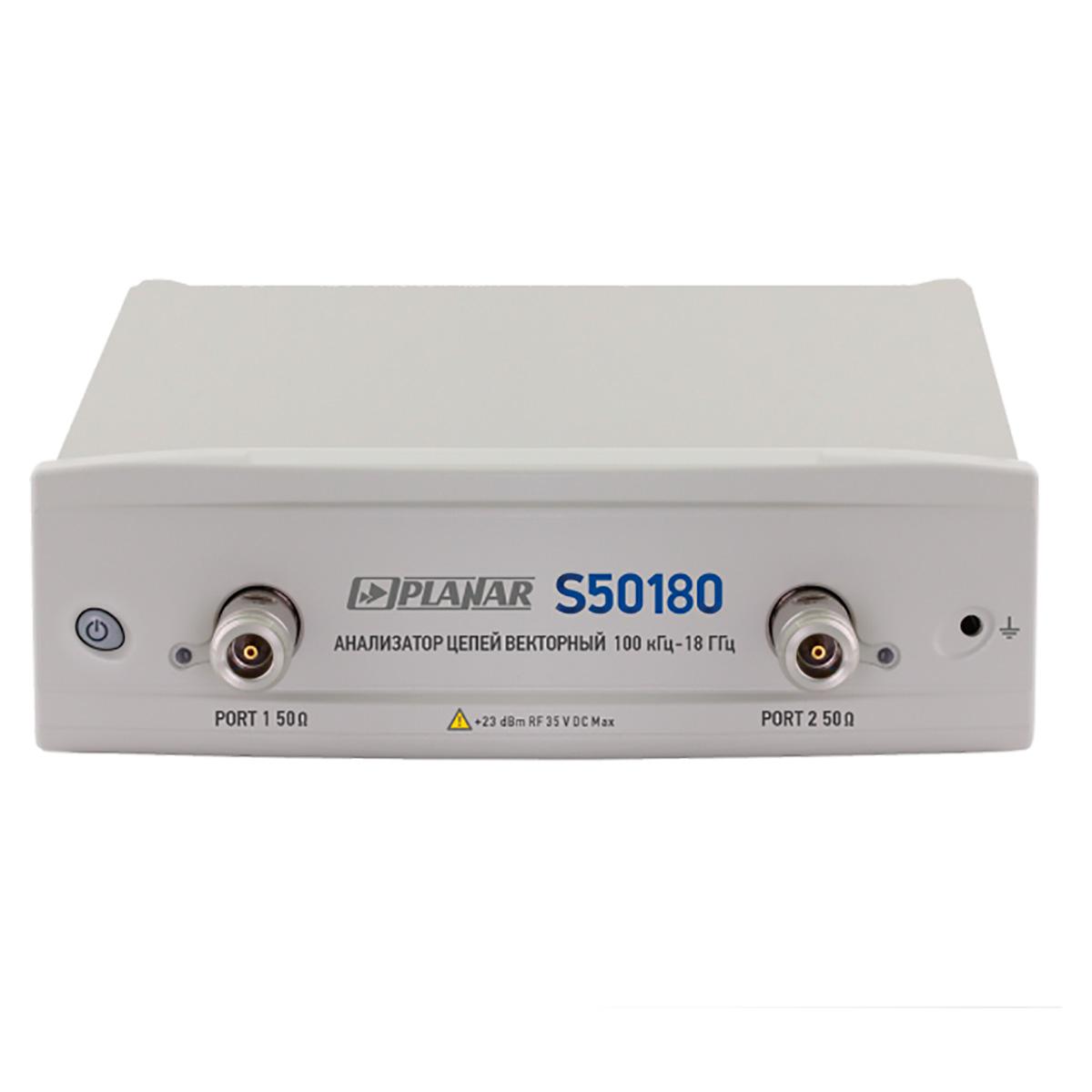

Для повышения надежности при эксплуатации в производственных условиях векторный анализатор цепей выполнен без внешних органов управления, на передней панели размещена только кнопка включения. Об активности портов при работе в режиме передатчика сигнализируют светодиодные индикаторы. Для удобства подключения клеммы заземления расположены и на передней панели, и с тыльной стороны корпуса.

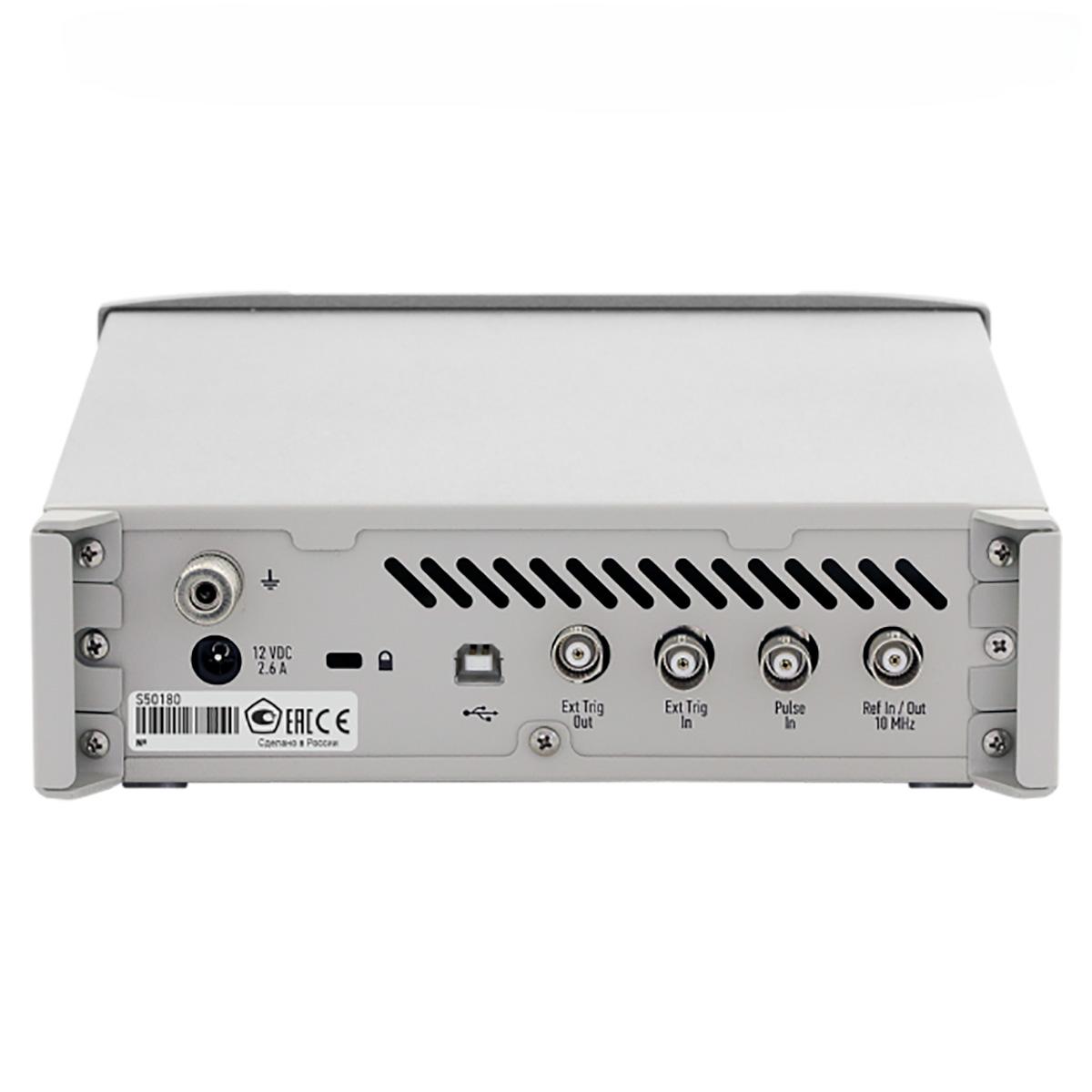

Для работы в составе измерительных систем совместно с другим оборудованием анализатор Planar S50180 снабжен синхронизирующими входом и выходом, а также комбинированным коннектором опорной частоты с функциями входа и выхода. Эффективную долговременную работу устройства обеспечивает принудительная система вентиляции. Использование внешнего блока питания минимизирует уровень собственных шумов из-за внутренних наводок.

Импульсные измерения

При активации соответствующей опции векторный анализатор способен определять S-параметры с задействованием широкополосного и узкополосного детектирования в частотной области и контролировать характеристики огибающей импульса во временной области в режиме модуляции, реализуя функцию импульсных измерений. При этом на ширину динамического диапазона не влияет изменение скважности импульсов.
